Mengapa pampasan kapasitor tradisional tidak cukup pantas? Bagaimanakah penjana var statik SVG mencapai peraturan VAR dinamik 5ms?

Perubahan voltan sering berlaku dalam grid kuasa, menyebabkan penutupan peralatan atau kelipan cahaya. Sebab akar adalah ketidakseimbangan seketika kuasa reaktif. Kapasitor tradisional memerlukan tindakan pensuisan mekanikal, jadi mereka mempunyai kelajuan tindak balas yang perlahan dan tidak dapat mengimbangi kekurangan kuasa reaktif yang disebabkan oleh banyak kesan peralatan seperti kilang rolling dan relau arka dalam masa nyata. Mereka mungkin memburukkan lagi penurunan voltan kerana kelajuan tindak balas yang perlahan. TheSVG Series Static Var Generatoradalah peranti kuasa elektronik sepenuhnya berdasarkan teknologi penukaran IGBT. Ia secara automatik boleh menyesuaikan tenaga grid kuasa pada kelajuan hanya 5ms, iaitu 20 kali lebih cepat daripada tradisionalkapasitor kuasa. Berikut ini akan menerangkan apa penjana var statik SVG siri, apakah peranan utamanya, dan kelebihan yang dibandingkan dengan kapasitor biasa.

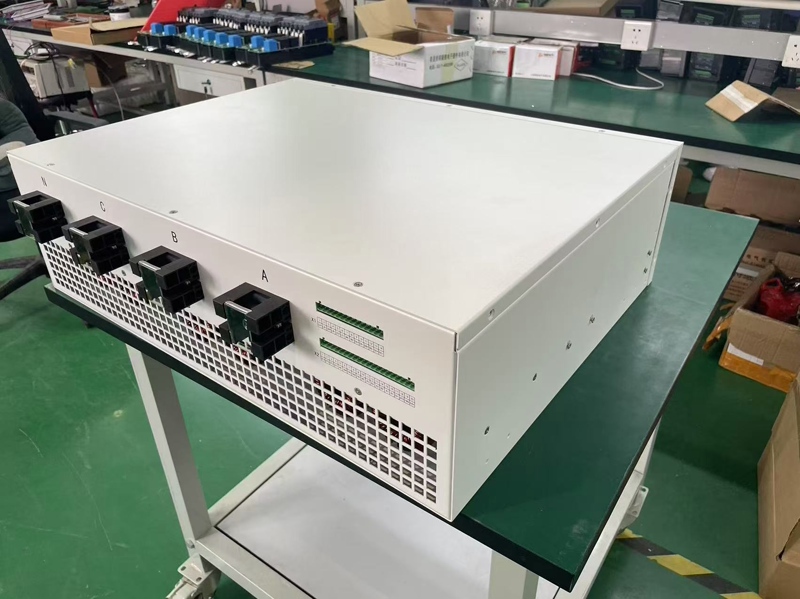

Apakah SVG Series Static Var Generator?

SVG Series Static VAR Generator adalah peranti elektronik yang digunakan untuk mengimbangi kuasa reaktif secara dinamik dalam sistem kuasa. Ia boleh menyuntik atau menyerap arus reaktif ke dalam grid kuasa dalam masa nyata melalui modul kuasa IGBT berprestasi tinggi yang berprestasi tinggi. Keseluruhan prosesnya dikawal dengan tepat oleh komputer, dan kelajuan tindak balas hanya 5 milisaat, yang dapat menyelesaikan masalah seperti kelipan voltan dan penutupan barisan pengeluaran yang tidak dapat dikendalikan oleh kapasitor biasa. Penyelesaian pampasan menggunakan gabungan bank kapasitor dan bank reaktor boleh digantikan secara langsung olehSVG Series Static Var Generator, menjadi peranti teras untuk peraturan voltan dinamik dalam grid kuasa moden.

Apakah prinsip kerja SVG Series Static Generator?

Penjana VAR statik SVG boleh mengesan voltan dan arus dalam grid kuasa dalam masa nyata, dan cip berprestasi tinggi terbina dalam dapat mengira kuasa reaktif yang perlu dikompensasi. Seterusnya, modul kuasa IGBT yang dibina ke dalam peranti itu akan menghasilkan arus penyesuaian dengan serta -merta. Apabila grid kuasa perlu menambah kuasa reaktif, ia akan segera melepaskan arus yang serupa dengan ciri -ciri kapasitor kuasa ke grid kuasa. Apabila terdapat kuasa reaktif yang berlebihan dalam grid kuasa, ia dengan cepat akan menyerap arus yang serupa dengan ciri -ciri aReaktor siri. Seluruh proses diselesaikan hanya dalam 5 milisaat, dengan cepat mencapai keseimbangan kuasa reaktif yang dinamik.

Apakah peranan utama SVG Series Static Generator?

Nilai teras dariSVG Series Static Var Generatorterletak dalam mengekalkan operasi sistem kuasa yang stabil dalam masa nyata. Sebagai contoh, beban impak kilang rolling akan menghasilkan turun naik voltan ± 10%. SVG boleh mengehadkan turun naik ke julat selamat ± 2% untuk memastikan peralatan tidak akan ditutup secara tidak normal. Pada masa yang sama, faktor kuasa boleh dikekalkan dengan stabil di atas 0.99. Setiap peningkatan 0.01 dalam faktor kuasa dapat mengurangkan kerugian garis sebanyak 0.5%-1%, secara langsung mengurangkan bil elektrik. Untuk industri ketepatan seperti pembuatan cip, apabila grid kuasa mengalami penurunan voltan 0.1 kedua, SVG dapat dengan cepat menyelesaikan pampasan masa nyata dalam 2 milisaat untuk memastikan operasi berterusan garis pengeluaran ketepatan. Ia juga sesuai untuk stesen tenaga tenaga baru, yang secara automatik boleh menyesuaikan kuasa reaktif stesen kuasa fotovoltaik 200mW, menyelesaikan masalah peningkatan voltan pada titik sambungan grid yang disebabkan oleh penjanaan kuasa terbalik, dan memastikan operasi grid kuasa yang berterusan dan lengkap.

Apakah kelebihan yang dilakukan oleh SVG Series Static Var Generator yang mempunyai kapasitor biasa?

SVG Series Static Var Generatorboleh mencapai pampasan kuasa reaktif masa nyata dan tepat dengan keupayaan tindak balas dinamik 5ms, yang merupakan seratus kali lebih cepat daripada masa tindak balas 500ms kapasitor biasa. Ia boleh mengawal turun naik voltan ± 10% yang disebabkan oleh beban impak kilang rolling kepada ± 2%. Peraturan berterusannya menghindari masalah yang berlebihan/kurang pampasan yang disebabkan oleh penukaran bank kapasitor, dan kemampuan peraturan bidaan bersepadu mesin tunggal mesin menghilangkan keperluan untuk reaktor tambahan. Ia juga boleh mengekalkan faktor kuasa di atas 0.99. Setiap 0.01 peningkatan faktor kuasa dapat mengurangkan kerugian garis sebanyak 0.5%-1%. Apabila bertindak balas terhadap penurunan voltan 0.1 kedua, ia boleh menyelesaikan pampasan penuh dalam masa 2ms. Kapasitor biasa tidak dapat mencapai kesan ini sama sekali. Ia sepenuhnya menyelesaikan masalah transmisi terbalik reaktif yang disebabkan oleh sambungan grid tenaga baru, mengurangkan risiko keseluruhan peralatan downtime sebanyak lebih daripada 60%, dan mengurangkan kerugian grid sebanyak 15%.
