Bagaimana untuk menghapuskan pencemaran harmonik grid kuasa dalam masa nyata? Penapis Kuasa Aktif APF Smart APF akan memberikan jawapannya!

Peralatan elektrik seperti penukar kekerapan dan penerus akan menjana harmonik apabila digunakan secara meluas. Arus yang tidak teratur ini boleh menyebabkan peralatan terlalu panas, mengurangkan kecekapan, dan kerosakan kepada instrumen sensitif, mengakibatkan kerugian ekonomi yang besar. PPF penapis pasif tradisional tidak lagi dapat memenuhi keperluan kawalan harmonik kompleks semasa kerana keupayaan penapisan tunggal, kelajuan tindak balas yang perlahan dan risiko menyebabkan resonans. Penapis kuasa aktif Siri APF lebih tinggi daripada PPF dan secara dinamik boleh mengimbangi arus harmonik dalam masa nyata. Artikel ini akan menjelaskan prinsip kerjaPenapis Kuasa Aktif APF Siridan memperkenalkan kelebihan terasnya berbanding penapis tradisional. Belajar bagaimana penapis kuasa aktif Siri APF secara berkesan menyelesaikan masalah harmonik akan membantu kita memahami peranan pentingnya dalam meningkatkan kualiti kuasa, memastikan keselamatan peralatan dan meningkatkan kecekapan tenaga.

Apakah penapis kuasa aktif siri APF?

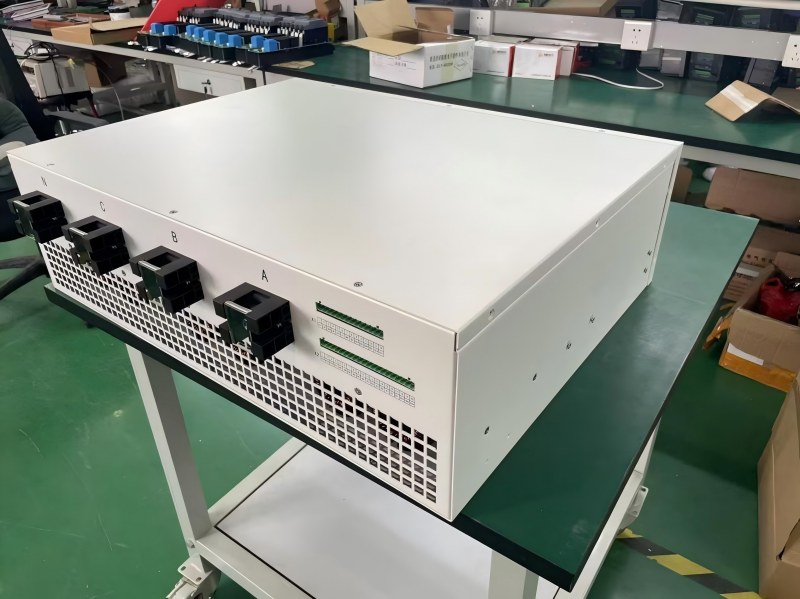

Penapis Kuasa Aktif APF Siriadalah peralatan kawalan harmonik profesional yang dihasilkan oleh teknologi elektronik kuasa. Fungsi terasnya adalah untuk mengesan dan secara dinamik menghapuskan arus harmonik dalam grid kuasa dalam masa nyata, dengan berkesan menyelesaikan masalah kualiti kuasa yang disebabkan oleh beban tak linear seperti inverter atau penerus. Berbeza dengan penapisan pasif penapis tradisional PPF, penapis aktif APF adalah arus pampasan aktif yang dapat menyelesaikan keperluan penindasan harmonik pelbagai senario seperti kilang perindustrian, pusat data, dan kemudahan perubatan, dan merupakan alat utama untuk mengoptimumkan kualiti kuasa.

Apakah prinsip kerja penapis kuasa aktif APF Series?

ThePenapis Kuasa Aktif APF SiriMengumpul arus dalam grid kuasa melalui pemantauan masa nyata dan mengenal pasti harmonik yang perlu diproses melalui sensor berkelajuan tinggi. Cip DSP dan FPGA bersepadu adalah unit kawalan teras penapis, yang boleh menganalisis arus ini secara real time melalui algoritma teori kuasa reaktif serta -merta dan menentukan parameter amplitud dan fasa harmonik yang perlu diimbangi dalam 3MS. Selanjutnya, penukar kuasa IGBT terbina dalam akan menghasilkan arus pampasan dengan amplitud yang sama seperti fasa harmonik tetapi bertentangan mengikut keputusan pengiraan, dan menyuntik arus ini ke dalam grid kuasa untuk menghapuskan harmonik, akhirnya menghapuskan lebih daripada 95% harmonik.

Apakah nilai teras penapis kuasa aktif siri APF?

Penapis Kuasa Aktif APF Siriboleh membawa manfaat berikut kepada kawalan harmonik dalam grid kuasa. Pertama, ia dapat menghalang pengubah overheating dan mengurangkan kerugian tenaga yang berkaitan. Ia boleh menindas alat -alat perlindungan relay yang palsu disebabkan oleh gangguan harmonik, mengurangkan kadar tersandungnya sebanyak 90%. Kedua, ia dapat mengurangkan kehilangan peralatan utama seperti kapasitor dan motor dan melanjutkan hayat perkhidmatan mereka. Pada masa yang sama, ia boleh melepaskan kapasiti sebenar pengubah yang diduduki oleh arus harmonik, dengan itu meningkatkan kebolehpercayaan dan ekonomi sistem bekalan kuasa secara keseluruhan.

Apakah kelebihan APF berbanding PPF?

Penapis Kuasa Aktif APF Sirimempunyai kelebihan komprehensif yang signifikan terhadap penapis pasif PPF. Kelebihan terasnya terletak pada keupayaan pelarasan masa nyata yang dinamik. APF boleh bertindak balas terhadap perubahan harmonik dalam 5ms dan mencapai keupayaan penjejakan harmonik dinamik, manakala PPF memerlukan 100ms untuk bertindak balas terhadap perubahan harmonik, iaitu 20 kali lebih cepat daripada PPF. Ini sangat membantu grid kuasa di mana peralatan frekuensi berubah -ubah lebih daripada 60%. APF boleh meliputi 2-150 harmonik frekuensi penuh, manakala PPF dibatasi oleh reka bentuk titik resonans LC dan hanya boleh mensasarkan sebilangan kecil titik frekuensi pratetap, dan jalur lebar yang berkesan adalah kurang daripada ± 5% daripada kekerapan pusat. Batasan ini akan menyebabkan tempat buta dalam pengurusan senario harmonik pelbagai frekuensi seperti peralatan perubatan dan pusat data. Dari segi keselamatan sistem, APF menghapuskan risiko resonans grid melalui kawalan impedans pintar, manakala PPF boleh menyebabkan penguatan harmonik atau peralatan membakar. Pada tahun 2019, kemalangan resonans PPF di kilang kereta tertentu secara langsung kehilangan $ 350,000. APF secara serentak boleh mengintegrasikan fungsi pengurusan kuasa yang komprehensif seperti pampasan kuasa reaktif, sementara PPF hanya mempunyai fungsi penapisan tunggal. APF hampir bebas penyelenggaraan sepanjang kitaran hayatnya, mengurangkan kos keseluruhan selama 10 tahun, sementara PPF memerlukan penggantian kapasitor dan kos penyelenggaraan yang berterusan. Perbezaan penting antara APF dan PPF terletak pada laluan teknikal. PPF adalah peranti anti-adaptif pasif, manakala APF adalah sistem tadbir urus aktif menggunakan kawalan gelung tertutup elektronik kuasa.
