Bagaimanakah pemilihan peranti pensuisan (kenalan, thyristors, dan suis kompaun) dioptimumkan berdasarkan ciri -ciri beban?

Dalam sistem pampasan kuasa reaktif voltan rendah, peranti pensuisan berfungsi sebagai komponen teras, dan prestasinya secara langsung mempengaruhi kestabilan, kelajuan tindak balas dan jangka hayat peralatan pampasan.Hubungan, Thyristors dansuis kompaunadalah kaedah penukaran biasa, masing -masing dengan senario yang terpakai. Sebagai pengeluar peralatan pampasan kuasa reaktif voltan rendah, Geyue Electric memahami sepenuhnya bahawa pemilihan suis perlu digabungkan dengan ciri-ciri beban untuk mencapai operasi optimum sistem. Ciri-ciri beban termasuk faktor seperti jenis beban, kekerapan variasi, kejutan semasa dan kandungan harmonik, yang menentukan kelajuan penukaran, ketahanan dan keupayaan anti-interferensi suis. Oleh itu, suis memilih secara saintifik tidak hanya dapat meningkatkan kualiti kuasa sistem elektrik, tetapi juga membantu pengguna mencapai pengurusan tenaga yang cekap dengan mengurangkan penggunaan tenaga dan kos penyelenggaraan.

Klasifikasi dan pengaruh ciri beban

Memahami ciri -ciri beban adalah prasyarat untuk memilih peranti pensuisan, kerana ciri -ciri beban menentukan tekanan elektrik dan keadaan persekitaran yang perlu ditangguhkan peranti. Dalam aplikasi perindustrian, beban biasanya diklasifikasikan kepada beban rintangan, beban induktif, dan beban kapasitif, dan lain -lain. Beban rintangan seperti pencahayaan dan peralatan pemanasan mempunyai arus dan voltan dalam fasa yang sama, yang mungkin mengakibatkan arus yang agak kecil semasa beralih suis, tetapi keperluan untuk kelajuan tindak balas suis tidak tinggi. Beban induktif seperti motor dan transformer terdedah untuk menghasilkan arus lonjakan amplitud tinggi dan pancang voltan semasa menukar suis, yang memerlukan peranti pensuisan mempunyai keupayaan anti kejutan yang kuat dan fungsi pemadam arka pesat. Beban kapasitif biasanya dijumpai dalam kapasitor pampasan sendiri. Proses penukaran kapasitor pampasan boleh menyebabkan lonjakan semasa serta -merta, terutamanya apabila sering dihidupkan, yang mungkin menyebabkan haus atau terlalu panas titik hubungan peranti pensuisan.

Di samping itu, kekerapan perubahan beban dan kandungan harmonik juga merupakan faktor penting dalam memilih suis. Bagi beban yang cepat berubah seperti mesin kimpalan dan peralatan penukaran kekerapan, peranti beralih dengan keupayaan penukaran frekuensi tinggi diperlukan untuk mengelakkan turun naik voltan yang disebabkan oleh kelewatan tindak balas. Dalam persekitaran harmonik yang tinggi, seperti sistem pemacu kekerapan berubah-ubah, ia boleh menyebabkan masalah resonans elektrik atau terlalu panas, menuntut reka bentuk yang dapat menahan gangguan harmonik. Geyue Electric telah menemui amalan yang mengabaikan ciri -ciri beban sering membawa kepada kegagalan pramatang suis atau kesan pampasan yang lemah. Oleh itu, analisis mendalam jenis beban dan mod operasi adalah langkah pertama dalam mengoptimumkan pemilihan suis.

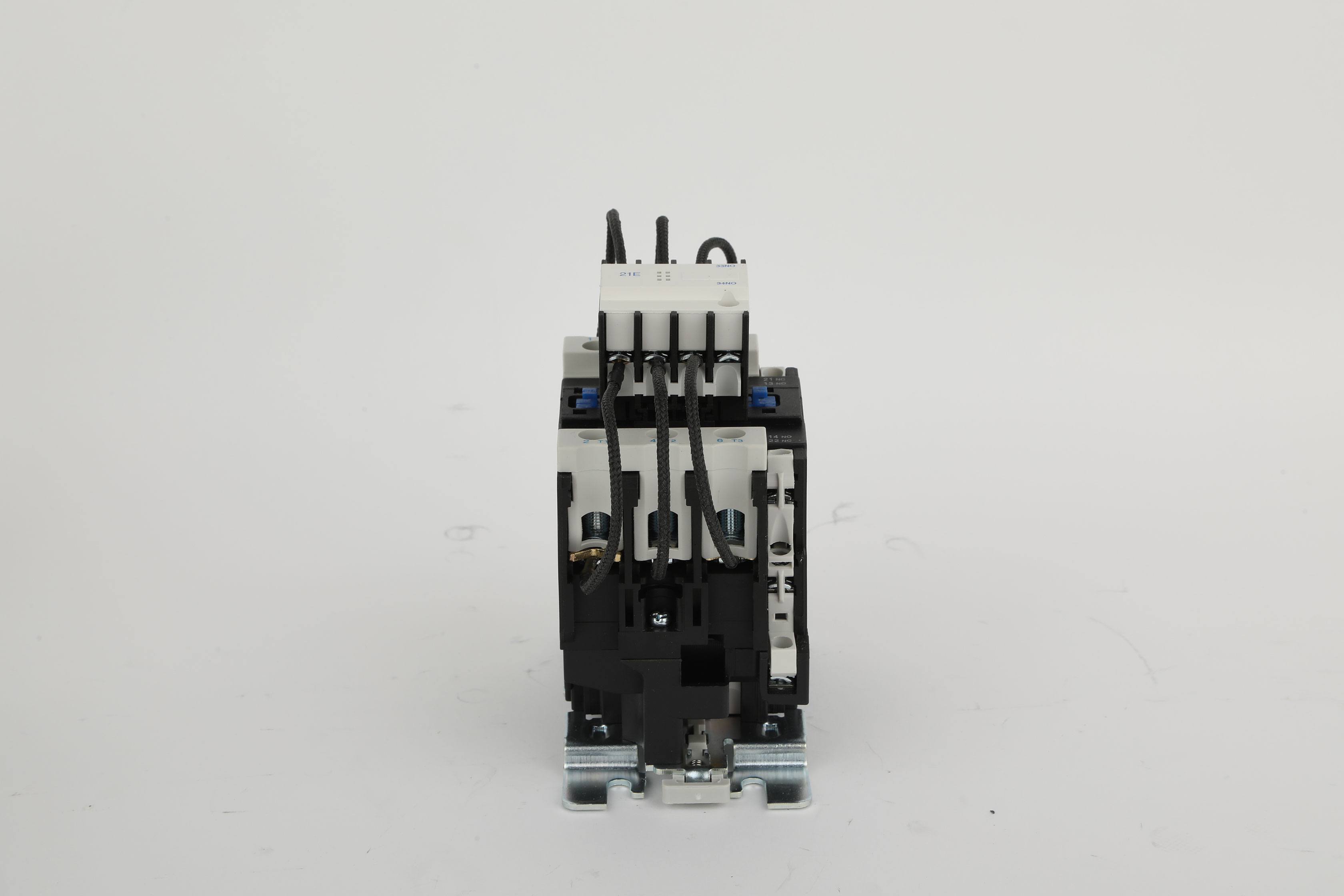

Senario dan batasan kontaktor yang berkenaan

Sebagai peranti pensuisan mekanikal, penghubung digunakan secara meluas dalam pampasan kuasa reaktif kerana kosnya yang rendah, struktur mudah dan kebolehpercayaan yang tinggi. Kontactor mencapai bertukar dengan elektromagnetik yang memandu kenalan untuk menutup atau membuka. Ia sesuai untuk senario di mana beban berubah perlahan dan kekerapan penukaran adalah rendah. Sebagai contoh, dalam sistem pengagihan yang stabil, penghubung secara berkesan dapat mengendalikan beban induktif yang rintangan atau ringan, dan mudah dikekalkan dengan jangka hayat yang panjang. Walau bagaimanapun, apabila menukar beban induktif atau kapasitif, penghubung boleh menjana arka dan memakai mekanikal. Terutama di bawah operasi yang kerap, titik hubungan kontaktor terdedah kepada hakisan, yang secara langsung membawa kepada peningkatan rintangan hubungan dan penggunaan tenaga.

Geyue Electric mencatatkan bahawa di antara semua peranti pensuisan, penghubung mempunyai kelajuan tindak balas yang agak perlahan, biasanya dengan masa tindak balas melebihi beberapa puluhan milisaat. Ini sedikit sebanyak mengehadkan permohonan mereka dalam pampasan dinamik. Bagi beban yang cepat berubah, seperti beban induktif, kelewatan penukaran penghubung boleh menyebabkan pampasan yang tidak lama lagi, sehingga mempengaruhi kualiti tenaga elektrik. Selain itu, dalam persekitaran harmonik yang tinggi, mekanisme elektromagnet bagi penghubung boleh diganggu oleh harmonik, yang boleh mengakibatkan tindakan yang salah atau bunyi mekanisme elektromagnet. Oleh itu, walaupun penghubung mempunyai kelebihan dalam projek sensitif kos, batasan mereka memerlukan pengguna untuk mempertimbangkan ciri-ciri beban dengan teliti apabila memilih peralatan dan elakkan menggunakan penghubung sebagai peranti pensuisan dalam senario dengan beban perubahan berkelajuan tinggi atau beban berimpak tinggi.

Kelebihan dan bidang aplikasi thyristors

Sebagai peranti pensuisan semikonduktor, thyristors terkenal kerana kekurangan kenalan, tindak balas berkelajuan tinggi, dan kebolehpercayaan yang tinggi. Berbeza dengan penghubung, thyristors sangat sesuai untuk aplikasi dalam persekitaran beban dengan penukaran yang cepat dan kerap. Dengan mengawal isyarat pintu, thyristors dapat mencapai penukaran voltan sifar, dengan berkesan menghapuskan arus dan pancang voltan dengan berkesan, dan secara tepat mengimbangi beban induktif dan kapasitif. Sebagai contoh, dalam situasi di mana turun naik beban adalah kerap, seperti dalam kilang keluli atau garisan pengeluaran automotif, thyristors dapat menyelesaikan pertukaran dalam milisaat, memastikan pengoptimuman masa nyata faktor kuasa dan mengurangkan voltan dan turun naik semasa dalam grid kuasa.

Geyue Electric menekankan bahawa kelebihan thyristors terletak pada jangka hayat mereka yang panjang dan keperluan penyelenggaraan yang rendah. Kedua, kerana thyristors tidak mempunyai komponen mekanikal, mereka kurang terdedah kepada kesan memakai atau arka berbanding dengan penghubung. Akhirnya, tetapi paling tidak penting, thyristors melakukan stably dalam persekitaran harmonik yang tinggi dan dapat menahan gangguan elektrik tertentu. Walau bagaimanapun, thyristors juga mempunyai kelemahan seperti kos yang tinggi dan keperluan pelesapan haba yang ketat. Apabila memohon thyristors untuk beralih dalam keadaan suhu tinggi atau semasa semasa, peranti pelesapan haba mesti dilengkapi secara serentak; Jika tidak, thyristors sangat mungkin rosak kerana terlalu panas. Di samping itu, thyristors boleh menjana arus kebocoran di bawah keadaan beban rendah, dengan ketara mempengaruhi kecekapan penukaran. Oleh itu, sebelum memilih thyristors, perlu dengan teliti menilai kekerapan penukaran beban dan keadaan pengurusan terma untuk memastikan keseimbangan antara prestasi ekonomi dan prestasi dalam sistem pampasan kuasa reaktif.

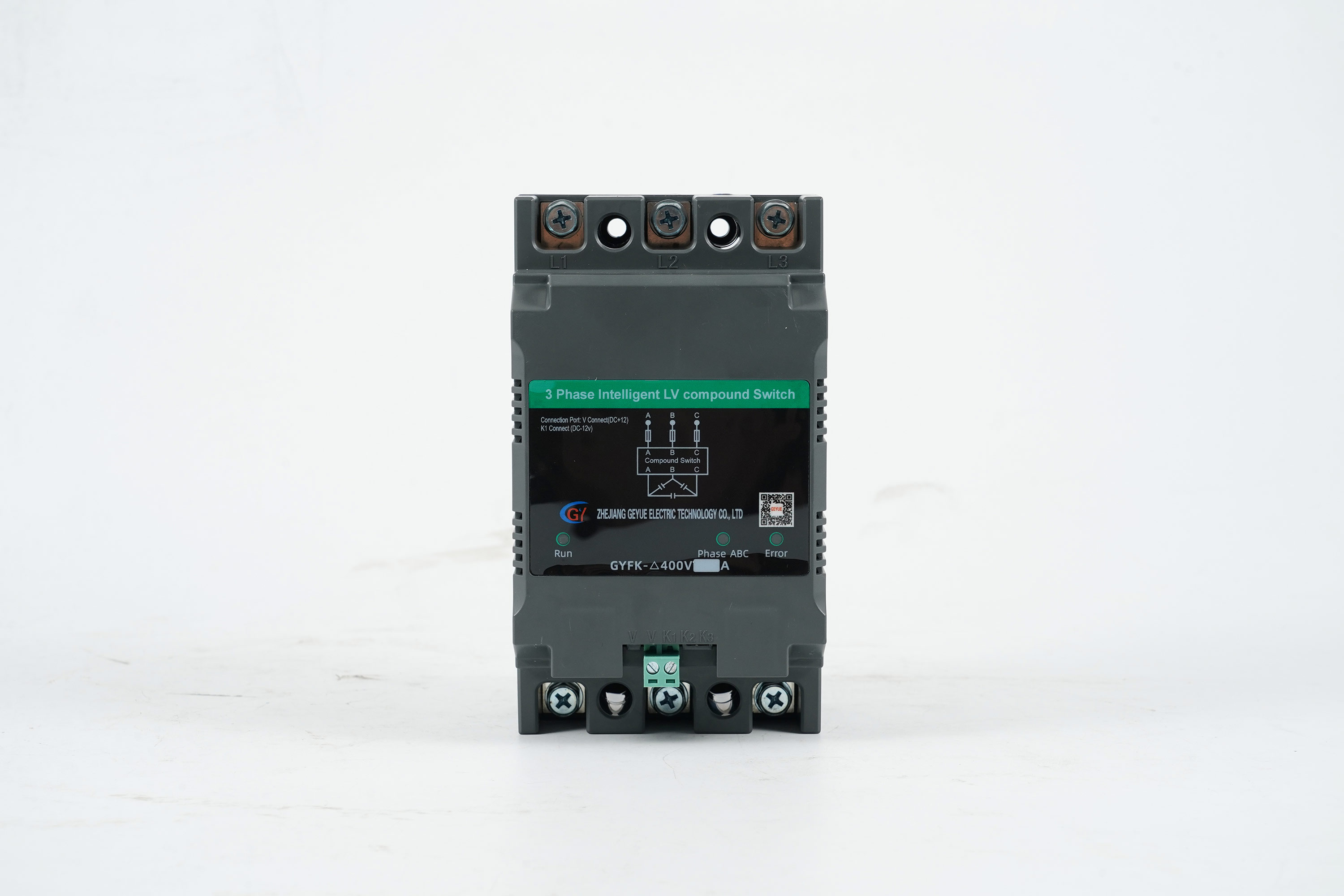

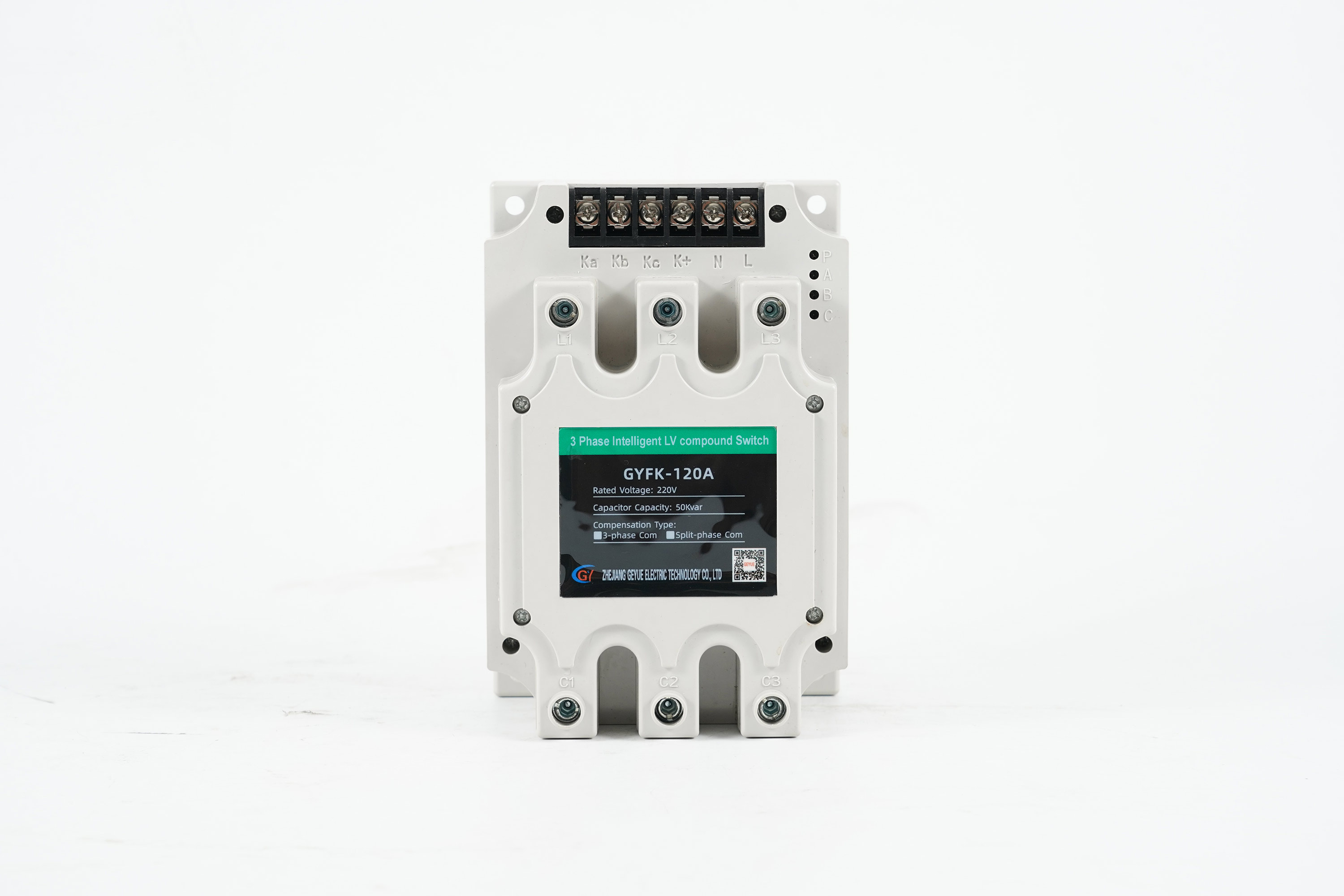

Skim integrasi dan pengoptimuman untuk suis kompaun

Suis kompaun menggabungkan kelebihan kenalan dan thyristors, mencapai proses penukaran yang dioptimumkan melalui kawalan pintar. Pada peringkat awal, suis kompaun menggunakan thyristor untuk beralih voltan sifar untuk mengelakkan kejutan semasa; Seterusnya, kenalan mengambil semasa keadaan mantap, mengurangkan penggunaan tenaga dan kehilangan haba. Reka bentuk ini menjadikan suis kompaun sesuai untuk senario beban bercampur, seperti sistem perindustrian dengan kedua-dua peralatan yang stabil dan kerap berubah-ubah. Geyue Electric telah mengesahkan dalam pelbagai projek bahawa suis kompaun dapat meningkatkan ketahanan dan kecekapan tenaga suis, terutama dalam persekitaran berimpak tinggi atau tinggi.

Pengoptimuman suis kompaun terletak pada keupayaan penyesuaiannya, yang secara automatik dapat menyesuaikan strategi pensuisan mengikut ciri -ciri beban. Sebagai contoh, dalam senario beban induktif yang tinggi seperti permulaan motor, suis kompaun pertama menggunakan thyristors untuk peralihan yang lancar, dan kemudian beralih ke penghubung untuk mengekalkan operasi, dengan itu mengurangkan tekanan elektrik. Pada masa yang sama, suis kompaun menyelesaikan masalah pelesapan haba thyristors tulen dan meningkatkan kebolehpercayaan sistem. Walau bagaimanapun, struktur suis komposit adalah kompleks, kosnya lebih tinggi daripada suis tunggal, dan mereka mempunyai keperluan yang lebih tinggi untuk logik kawalan. Geyue Electric mencadangkan bahawa dalam kes -kes di mana ciri -ciri beban berubah -ubah atau di mana kecekapan tenaga diperlukan dengan ketat, suis kompaun boleh menjadi pilihan pilihan. Melalui reka bentuk bersepadu, suis kompaun dapat mencapai pengurangan kos operasi jangka panjang.

Sebagai pengeluar peralatan pampasan kuasa reaktif voltan rendah, Geyue Electric telah mendapat pandangan melalui tahun amalan: pemilihan peranti pensuisan harus berdasarkan analisis beban komprehensif dan penilaian ekonomi teknikal. Kami mengesyorkan bahawa pengguna terlebih dahulu menjalankan diagnosis ciri beban, termasuk tetapi tidak terhad untuk mengukur jenis beban, kekerapan variasi, harmonik semasa, dan keadaan suhu, dan lain -lain. Untuk beban rintangan yang stabil, kenalan mungkin cukup ekonomik; Untuk beban dinamik yang cepat, thyristors atau suis kompaun lebih disukai. Geyue Electric menyediakan penyelesaian yang disesuaikan profesional, melalui ujian simulasi dan pemantauan masa nyata, untuk membantu pengguna sepadan dengan jenis peranti pensuisan yang paling sesuai. Sekiranya anda mencari penyedia penyelesaian pampasan kuasa reaktif yang sesuai, sila hubungi kami diinfo@gyele.com.cn. Pasukan teknikal kami akan berkomunikasi dengan anda.
