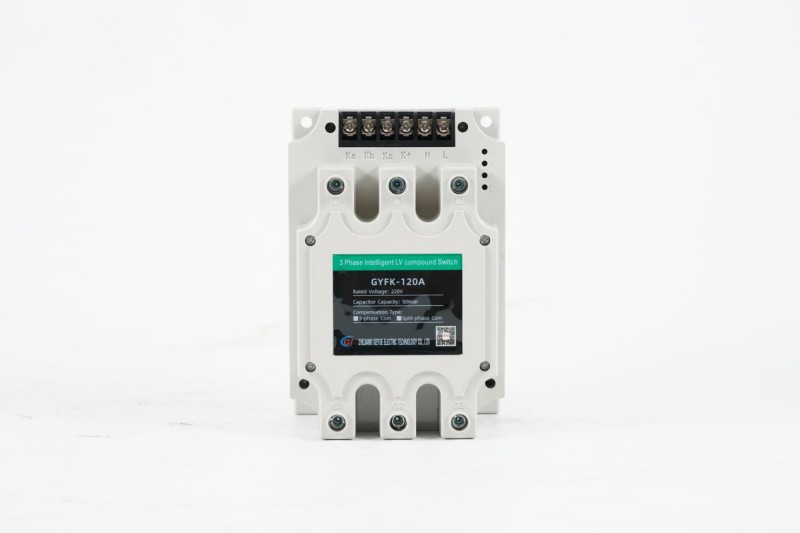

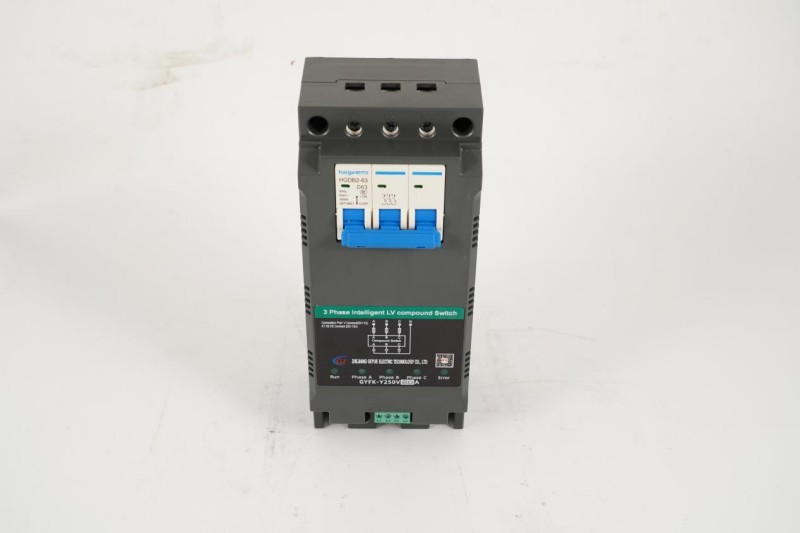

Apakah penggunaan suis kompaun pintar tiga fasa?

Di bilik pengedaran kuasa kilang -kilang, pusat membeli -belah, hospital dan tempat lain, suis yang mengawal kapasitor sentiasa dalam keadaan bekerja. Suis biasa mudah rosak oleh arus yang berlebihan selepas tindakan beralih yang kerap, yang meningkatkan kos penyelenggaraan.Tiga Fasa Pampasan Tiga Fasa Suismempunyai kelebihan yang ketara seperti tiada kesan, penggunaan kuasa yang rendah dan jangka hayat, dan dibangunkan khusus untuk mengawal kapasitor. Artikel ini akan menggambarkan prinsip kerja, kelebihan teras dan titik penyelenggaraan secara terperinci.

Peranan asas

Fungsi utama suis kompaun pintar tiga fasa adalah untuk mengawal sambungan dan pemotongan antara kapasitor tiga fasa dan grid kuasa. BilakapasitorPerlu mengimbangi kuasa reaktif, suis kompaun mengawal kapasitor dengan cepat menyambung ke rangkaian, dan memutuskan sambungan pada masa apabila pampasan tidak diperlukan. Keseluruhan proses selesai secara automatik.

Menyelesaikan masalah teras

Apabila suis biasa mengawal kapasitor, mereka akan tertakluk kepada kejutan berpuluh-puluh kali arus kerja pada masa kuasa. Kejutan semasa ini dipanggil Inrush Current. Arus inrush bukan sahaja akan membakar suis komposit, tetapi juga mempercepatkan penuaan penebat dalaman kapasitor dan menyebabkan penurunan secara tiba -tiba dalam voltan grid kuasa. Oleh itu, dengan menggunakan suis biasa akan memendekkan kehidupan peralatan dan menjejaskan kestabilan grid kuasa.

Bagaimana ia berfungsi？

Suis kompaun pintar tiga fasa terdiri daripada kumpulan thyristor dan relay pengunci magnet, dan kedua-duanya perlu bekerjasama untuk menyelesaikan kerja. Pertama, apabilaPengawal Faktor Kuasa AutomatikMengesan bahawa grid perlu mengimbangi kuasa reaktif, thyristor dengan cepat akan menyambungkan litar untuk menyambungkan meter semasa ke grid pada masa ketika arus adalah sifar. Dalam masa 0.5 saat selepas thyristor dihidupkan, kenalan relay pengunci magnet akan segera ditutup dan menanggung 100% arus berterusan, dan thyristor secara automatik akan ditutup pada masa ini. Kemudian apabila kapasitor perlu diputuskan, thyristor akan dibuka semula untuk memindahkan arus dari relay pengunci magnet ke thyristor. Apabila thyristor menanggung semua arus, relay pengunci magnet memutuskan hubungan apabila arus adalah sifar. Thyristor secara automatik akan ditutup pada saat berikutnya apabila arus adalah sifar, dan tiada arka akan dihasilkan sepanjang proses.

Kenapa mestisuis kompaundigunakan dengan kumpulan thyristor dan relay kait magnet? Kerana jika hanya terdapat relay penyebaran magnet, kapasitor akan menghasilkan kesan sebanyak 50 kali arus yang dinilai pada saat penutupan, dan kenalan akan dikimpal dan dibatalkan setelah beberapa operasi. Sekiranya terdapat hanya thyristor, maka apabila arus 100A bertenaga, tenggelam haba diperlukan, jika tidak, ia akan terbakar dalam masa 10 minit. Penggunaan tenaga adalah 15 kali ganda relay magnet, dan kosnya terlalu tinggi. Oleh itu, kumpulan thyristor menyelesaikan masalah keselamatan kuasa dan mematikan, dan relay pengiring magnet menyelesaikan masalah penggunaan tenaga kuasa jangka panjang. Kedua -duanya sangat diperlukan.

Kelebihan teras

TheTiga Fasa Pampasan Tiga Fasa Suisboleh menghapuskan sepenuhnya kesan semasa apabila menukar kapasitor, melindungi kapasitor dan peralatan grid kuasa dan memperluaskan hayat perkhidmatannya.

Relay pengunci magnet sentiasa terputus di bawah keadaan tidak ada arus untuk mengelakkan dibakar oleh percikan api.

Kumpulan thyristor mempunyai penggunaan tenaga yang sangat rendah semasa kuasa, menjimatkan tenaga 90% berbanding dengan kontaktor tradisional.

Sistem ini secara automatik akan menyelaraskan tiga fasa, secara automatik mengimbangi ketidakseimbangan antara fasa, dan mencegah kelebihan kapasitor dalam satu fasa.

Status suis komposit dipantau dalam masa nyata. Sekiranya kelainan berlaku, operasi akan dikunci dengan serta -merta dan penggera akan dikeluarkan pada waktunya.

Mata penyelenggaraan

Thesuis kompaun pintar tiga fasaMemerlukan pemeriksaan dan penyelenggaraan yang kerap untuk memastikan operasi stabil jangka panjang. Debu di permukaan radiator perlu dibersihkan sekurang -kurangnya sekali setiap enam bulan untuk mengelakkan pengumpulan habuk daripada menghalang pelesapan haba. Pada masa yang sama, semua terminal pendawaian perlu diperiksa untuk kelonggaran. Dalam operasi harian, status cahaya penunjuk boleh digunakan untuk menentukan sama ada suis kompaun beroperasi secara normal. Lampu hijau menunjukkan operasi kuasa biasa, dan lampu merah menunjukkan kesalahan dalaman yang perlu dibaiki dalam masa. Sekiranya ada kelainan yang dijumpai, sila cabut bekalan kuasa dengan segera dan hubungi kakitangan profesional untuk mengendalikannya.
