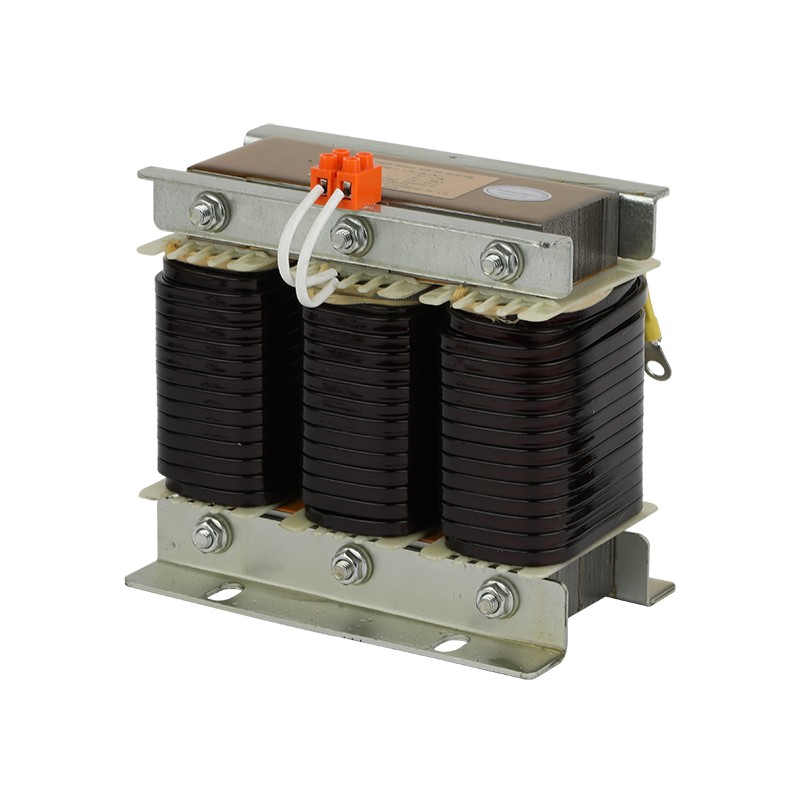

Kadar Reaktans Siri CKSG 7% Reaktor Siri

Mengapakah reaktor perlu disambung secara bersiri dengan kapasitor dan bukannya selari?

Semasa interaksi harian kami dengan pelanggan, jurutera Geyue Electric sering menghadapi soalan peringkat baru klasik: Dalam sistem pampasan kuasa reaktif voltan rendah, mengapakah Reaktor Siri CKSG Series Reactance Rate 7% sentiasa digunakan secara bersiri dengan kapasitor dan bukannya selari? Kaedah sambungan yang kelihatan mudah ini sebenarnya menyembunyikan kebijaksanaan teras untuk memastikan operasi sistem kuasa yang selamat, stabil dan menjimatkan. Hari ini, Geyue Electric akan, dari perspektif "penjaga sistem kuasa", memberikan anda analisis mendalam tentang sebab di sebaliknya.

Kedudukan Peranan: Daripada "Pertempuran Bebas" kepada "Pertahanan Terkoordinasi"

Pertama sekali, kita perlu benar-benar memahami peranan asas kapasitor dan reaktor dalam grid kuasa. Kapasitor adalah seperti "askar bekalan kuasa", yang tugas utamanya adalah untuk menjana kuasa reaktif kapasitif, secara langsung mengimbangi kuasa reaktif yang digunakan oleh beban induktif (seperti motor, transformer), dengan itu meningkatkan faktor kuasa keseluruhan sistem kuasa, mengurangkan kehilangan talian dan sisa tenaga.

Reaktor, khususnya Reaktor Siri Kadar Reaktans 7% Siri CKSG dalam konteks ini, berfungsi sebagai "penapis" dan "penampan". Jika ia disambung secara salah selari dengan kapasitor, reaktor akan disambungkan terus ke bar bas seperti kapasitor, dan ia akan menyerap kuasa reaktif induktif dengan sendirinya. Ini bukan sahaja gagal memberikan pampasan kuasa reaktif tetapi sebenarnya meningkatkan beban reaktif sistem, bertentangan dengan sasaran asas untuk mengimbangi kuasa reaktif dan meningkatkan faktor kuasa. Pada ketika ini, peranan reaktor akan dihalang kepada pelicinan atau penapisan yang sangat terhad, dan ia tidak akan dapat memberikan perlindungan langsung untuk kapasitor.

Setelah disambung secara bersiri dengan kapasitor, Reaktor Siri Kadar Reaktans Siri 7% CKSG berubah daripada "unit tempur bebas" kepada "rakan kongsi eksklusif" kapasitor. Ia akan bertindak seperti pengawal setia, membentuk "litar siri LC" bersatu dengan kapasitor dan kemudian disambungkan ke grid kuasa. Hubungan sambungan ini berfungsi sebagai tiang struktur untuk merealisasikan semua fungsi perlindungan seterusnya.

Misi Teras: Penindasan Penguatan Harmonik dan Penapisan Arus Berbahaya

Dalam grid kuasa moden, kehadiran beban bukan linear seperti penukar frekuensi dan peralatan penerus boleh menghasilkan sejumlah besar arus harmonik, yang merupakan salah satu "penyebab" utama yang mengancam operasi peralatan kuasa yang selamat. Apabila hanya kapasitor disambungkan kepada sistem pampasan kuasa reaktif voltan rendah, reaktans kapasitif kapasitor akan berkurangan apabila kekerapan arus harmonik dalam grid kuasa meningkat. Reaktans kapasitif rendah dengan tepat menyediakan laluan impedans rendah untuk arus harmonik tertib tinggi, mengakibatkan penguatan arus harmonik yang tidak normal. Dalam kes yang teruk, kemasukan arus harmonik boleh menyebabkan kapasitor menjadi terlalu panas, malah meletup, dan mencemarkan keseluruhan grid kuasa.

Penambahan CKSG Series Reactance Rate 7% Series Reactor boleh mengubah sepenuhnya kitaran ganas ini di mana arus harmonik berbahaya terus berkembang. Reaktansi induktif reaktor siri meningkat apabila kekerapan arus harmonik yang wujud dalam grid kuasa meningkat. Apabila reaktor siri disambungkan secara bersiri dengan kapasitor, impedans (kesan penghalang pada arus) kedua-dua reaktor siri dan kapasitor kepada harmonik berbeza mengikut arah aliran yang bertentangan dengan frekuensi. Mereka bentuk kearuhan (atau kadar reaktans) dengan teliti bagi reaktor siri boleh membolehkan litar siri LC ini membentangkan galangan tinggi kepada harmonik tertentu (seperti harmonik ke-5, harmonik ke-7), seperti menyediakan "penapis" pepejal untuk arus harmonik berbahaya untuk menapis arus berbahaya ini keluar dari cawangan pampasan. Ini secara berkesan menghalang resonans harmonik dan penguatan harmonik dalam sistem kuasa, melindungi kapasitor itu sendiri dan membersihkan persekitaran grid kuasa.

Jaminan Utama: Rintangan Terhadap Lonjakan Penutupan Arus dan voltan lebih operasi

Apabila kapasitor disambungkan ke grid kuasa, arus segera yang besar biasanya berlaku, yang dikenali sebagai arus lonjakan penutupan. Nilai arus lonjakan penutupan boleh menjadi sebanyak beberapa puluh kali ganda arus undian bagi kapasitor yang sedang disambungkan. Operasi pensuisan yang kerap sedemikian akan merosakkan hayat dielektrik kapasitor dan kenalan peranti pensuisan dengan serius.

Pada masa ini, CKSG Series Reactance Rate 7% Series Reactor boleh berfungsi sebagai "penampan" untuk arus. Ciri kearuhan reaktor siri menentukan bahawa arus yang mengalir melalui reaktor itu sendiri tidak boleh berubah secara tiba-tiba, dengan itu menekan dan melambatkan kemuncak dan kecuraman arus penutupan dengan ketara, membolehkan arus naik dengan lancar. Begitu juga, apabila mengeluarkan cawangan kapasitor tertentu, reaktor juga boleh menyerap sebahagian daripada tenaga elektromagnet, menekan kemungkinan overvoltage operasi, menyediakan satu lagi lapisan perlindungan penimbal yang boleh dipercayai untuk kapasitor dan keseluruhan sistem pampasan.

Penyelesaian Geyue Electric: Perlindungan Teliti Keselamatan Sistem

Geyue Electric memahami sepenuhnya tanggungjawab reaktor sebagai "pengawal keselamatan", dan oleh itu telah menumpukan semua usaha kakitangan teknikal kami untuk reka bentuk dan pembuatan Reaktor Siri 7% Kadar Reaktans Siri CKSG. Untuk mengukuhkan ketepatan dan kestabilan kadar reaktans 7%, kami menggunakan teras kepingan keluli silikon yang diimport berkualiti tinggi dan mengguna pakai pembahagian teras yang unik dan proses pengawetan jurang udara untuk menjamin bahawa kearuhan kekal tidak berubah dalam tempoh operasi yang panjang. Untuk menahan cabaran haba yang teruk dalam persekitaran harmonik, kami memilih bahan penebat suhu tinggi gred F/H dan menggunakan proses impregnasi vakum untuk menyembuhkan gegelung dan teras bersama-sama dengan kukuh. Ini bukan sahaja melindungi kenaikan suhu yang sangat rendah dan operasi senyap reaktor, tetapi juga memberikan mereka prestasi penapisan yang berterusan dan stabil dalam persekitaran suhu tinggi.

Kadar Reaktans Siri CKSG kami 7% Reaktor Siri bukan sekadar komponen ideal yang mematuhi prinsip teori; ia juga merupakan penghabluran falsafah pembuatan termaju syarikat kami. Daripada reka bentuk elektromagnet yang ketat, pemprosesan dan pemasangan yang tepat, kepada ujian kilang yang komprehensif, setiap langkah mematuhi kepercayaan bahawa "kebolehpercayaan adalah nilai". Kami berbangga kerana dapat menyediakan pasaran dengan reaktor yang bersaiz lebih kecil, lebih ringan dalam berat, lebih cekap dan dengan penampilan yang indah. Ia telah digunakan secara meluas dalam pelbagai sistem pengagihan kuasa industri dan komersial dan telah menjadi asas yang boleh dipercayai dalam pampasan tanpa beban dan penyelesaian kawalan harmonik bagi ramai pengguna.

Oleh itu, apabila anda merancang atau menaik taraf sistem pampasan kuasa reaktif voltan rendah, memilih laluan teknikal yang betul dan rakan kongsi peralatan yang boleh dipercayai adalah sama penting. Geyue Electric bersedia untuk menyediakan Reaktor Siri 7% Kadar Reaktans Siri CKSG profesional dan penyelesaian pampasan kuasa reaktif yang lengkap, untuk menjadi sokongan padu untuk operasi sistem kuasa anda yang selamat, cekap dan stabil. Mari kita bekerjasama, bermula dari setiap sambungan yang betul, dan bersama-sama membina kualiti kuasa yang lebih baik.
