Magic ruang kapasitor tersuai: Bagaimana untuk menyesuaikan spesifikasi 0.45-30-3 ke dalam shell silinder 25kvar?

Kata pengantar

Bilik pengedaran moden dan kabinet pampasan menghadapi percanggahan antara peningkatan permintaan untuk pampasan kuasa reaktif dan ruang pemasangan yang tidak mencukupi. Saiz standardkapasitor kuasaTidak dapat menyesuaikan diri dengan ruang terhad, dan penyelesaian yang disesuaikan menjadi kunci. Artikel ini menerangkan kes tertentu tentang bagaimana untuk mencapai kapasitor dengan tahap voltan 0.45 kV dan kapasiti tiga fasa 30 kVAR dalam shell silinder dengan kapasiti 25 kV. Spesifikasi yang disesuaikan dinyatakan sebagai 0.45-30-3, yang memerlukan terobosan dalam teknologi bahan dan reka bentuk struktur.

Dilema ruang dan keperluan penyesuaian untuk kapasitor standard

Kabinet pampasan mempunyai komponen dalaman yang padat seperti pemutus litar, kenalan, reaktor, pengawal, dan lain -lain, yang menduduki banyak ruang. Pengubahsuaian atau reka bentuk padat kabinet lama meninggalkan ruang terhad untuk kapasitor. Modul kapasitor segi empat tepat atau persegi standard sukar untuk menyesuaikan diri dengan sudut yang tidak teratur atau ketinggian ruang terhad. Pemasangan paksa boleh menyebabkan pelesapan haba yang lemah, penyelenggaraan yang sukar, dan jarak keselamatan yang tidak mencukupi.

Apabila produk standard tidak dapat memenuhi kekangan ruang, menyesuaikankapasitor kuasamenjadi penyelesaian yang diperlukan. Kelebihan terasnya adalah kesesuaian bentuk dan pencocokan prestasi yang tepat. Jurutera boleh membalikkan reka bentuk bentuk dan struktur dalaman kapasitor berdasarkan saiz ruang yang tersisa dan keperluan parameter elektrik di dalam kabinet. Corak reka bentuk yang didorong ruang ini meningkatkan fleksibiliti integrasi sistem pampasan.

Analisis dan Cabaran Teknikal Spesifikasi 0.45-30-3

0.45 merujuk kepada voltan dinilai 0.45 kV, dipadankan dengan sistem 380 V. 30 merujuk kepada satu unit dengan kapasiti 30 kvar, yang menentukan keupayaan pampasan kuasa reaktif. 3 merujuk kepada reka bentuk bersepadu tiga fasa dengan tiga unit kapasitor, pembungkusan bersepadu, pendawaian mudah, dan penjimatan ruang.

Kesukaran teknikal menggunakan shell 25kvar terletak pada fakta bahawa menampung kapasiti 30kvar dengan shell 25kvar bermakna bahawa jumlahnya tetap tidak berubah, kapasiti meningkat sebanyak 20%, dan ketumpatan kuasa meningkat dengan ketara, yang meletakkan keperluan yang lebih tinggi pada pembubaran dan penebat haba bahan. Peningkatan kerugian dalaman membawa kepada peningkatan tekanan pengurusan haba, dan pelesapan haba di ruang terhad menjadi cabaran utama.

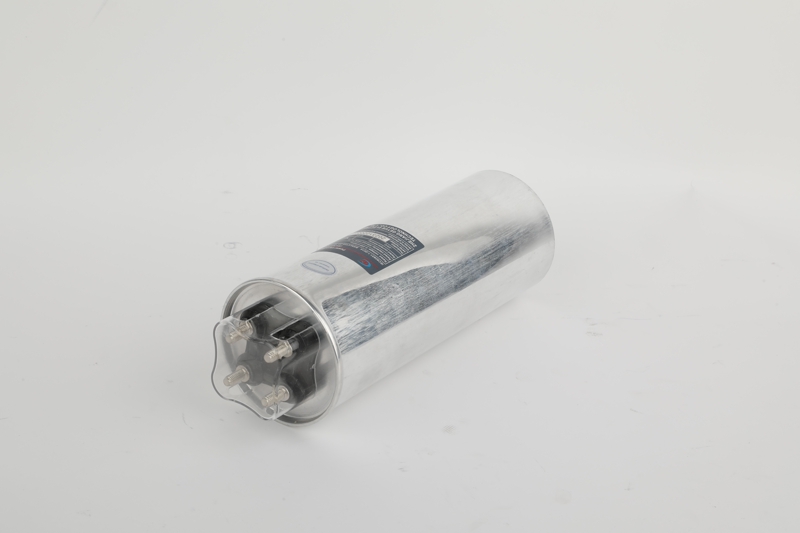

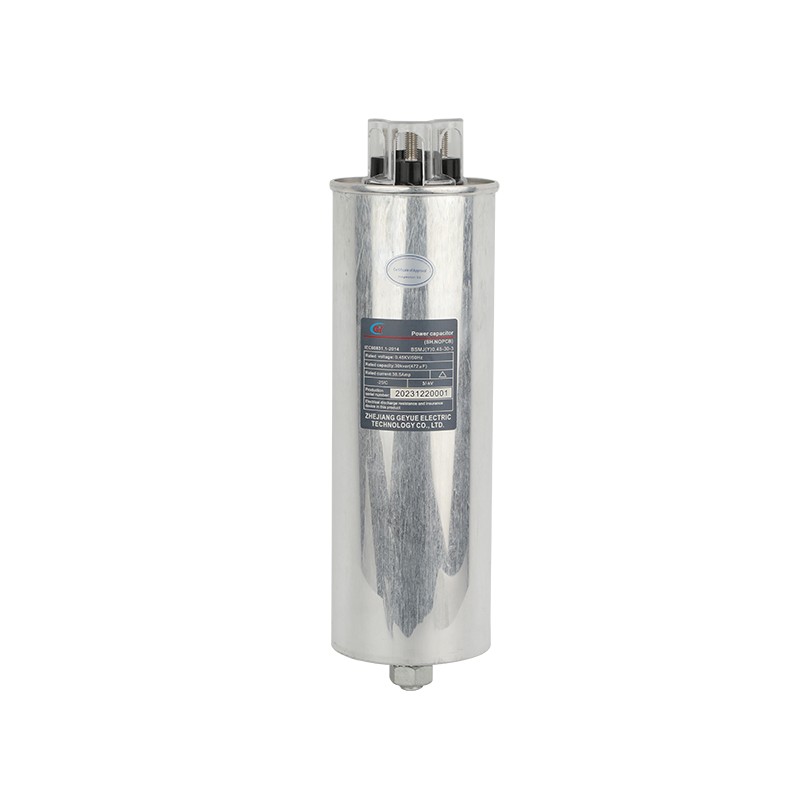

Terobosan dalam reka bentuk kapasitor silinder yang disesuaikan

Kami telah menaik taraf teknologi bahan dielektrik kami dengan menggunakan filem polypropylene logam khas dengan ketebalan yang dikawal di bawah 3 mikron. Bahan ini mempunyai sifat pemalar dan penyembuhan diri yang stabil. Dengan mengoptimumkan formula salutan logam, kami telah mencapai ciri -ciri rintangan persegi yang tinggi, dengan berkesan mengurangkan nilai tangen kehilangan. Proses pemotongan dan penggulungan filem diselesaikan di bengkel bersih Kelas 10000 untuk memastikan kesucian dielektrik.

Bagaimana untuk mengoptimumkan struktur teras? Kami menggunakan tiga proses utama penggulungan ketepatan ketegangan yang tinggi untuk memastikan setiap lapisan filem dipatuhi dengan ketat. Teknologi menekan panas menghilangkan tekanan dalaman, dan wajah akhir menggunakan penyemburan emas vakum untuk membentuk elektrod sentuhan penuh. Kami merancang saluran pelesapan haba lingkaran untuk menangani hambatan pelesapan haba, membentuk jalan perolakan udara di dalam teras. Pada masa yang sama, kami mengawal jumlah pengisian pelekat untuk mencapai keseimbangan antara penebat dan pelesapan haba.

Cabaran pelanggan dan penyelesaian kami

Kami baru -baru ini menerima pelanggan dengan keperluan khas yang menghadapi cabaran teknikal yang tipikal: selepas memperluaskan garis pengeluaran, faktor kuasa jatuh ke 0.75, dan terdapat keperluan mendesak untuk meningkatkan kapasiti pampasan kuasa reaktif sebanyak 180kvar dalam kabinet pampasan tepu. Satu -satunya ruang pemasangan yang tersedia adalah beberapa kawasan silinder dengan diameter 160mm dan ketinggian 300mm - lokasi ini pada asalnya direka untuk kapasitor kuasa 25kvar. Menghadapi cabaran ini, kami dengan cepat membentuk pasukan teknikal untuk menjalankan penyelidikan dan pembangunan khas untuk permintaan tersuai 30 kilowatt untuk shell 160 × 300mm. Kami memilih bahan filem nipis ultra-tipis 3-mikron dan mendesain semula struktur teras penggulungan, yang meningkatkan kawasan penggulungan yang berkesan sebanyak 18%; Inovatif menambah alur pelesapan haba paksi di dalam shell dan menggunakan pelekat pengedap khas dengan kekonduksian terma lebih besar daripada 1.5W/mk untuk mengisi kawasan utama; Semua komponen keselamatan diperbuat daripada produk berkualiti tinggi yang telah diperakui secara bebas. Selepas ujian yang ketat, sampel sepenuhnya memenuhi keperluan Standard Kebangsaan GB/T 12747, terutamanya selepas ujian ketahanan 2000 jam pada 85 darjah Celsius, pelemahan kapasiti kurang daripada 1%. Selepas mencetuskan ujian penyembuhan diri 500 kali, rintangan penebat masih melebihi 100000 megaohms, dan suhu titik paling hangat ujian kenaikan suhu dikawal dalam 65 darjah Celsius. Akhirnya, produk yang disesuaikan ini berjaya membantu pelanggan mencapai manfaat yang signifikan untuk meningkatkan kapasiti pampasan sebanyak 20% di ruang yang sama tanpa mengubah struktur kabinet sepenuhnya.

Kesimpulan: Terobosan teknologi mencapai pengoptimuman spatial

Memasang 30kvarkapasitor kuasaDengan spesifikasi 0.45-30-3 ke dalam shell silinder 25kvar adalah inovasi sistematik dalam teknologi bahan, reka bentuk struktur, dan penyelesaian pelesapan haba. Memecahkan batasan produk standard, mencapai perpaduan prestasi dan bentuk. Mewakili trend peralatan kuasa ke arah ketumpatan kuasa tinggi, integrasi yang tinggi, dan kebolehpercayaan yang tinggi, penyelesaian kapasitor yang disesuaikan telah menjadi sokongan utama untuk operasi sistem kuasa yang cekap dan stabil dalam menghadapi senario aplikasi yang kompleks dan kekangan ruang.
