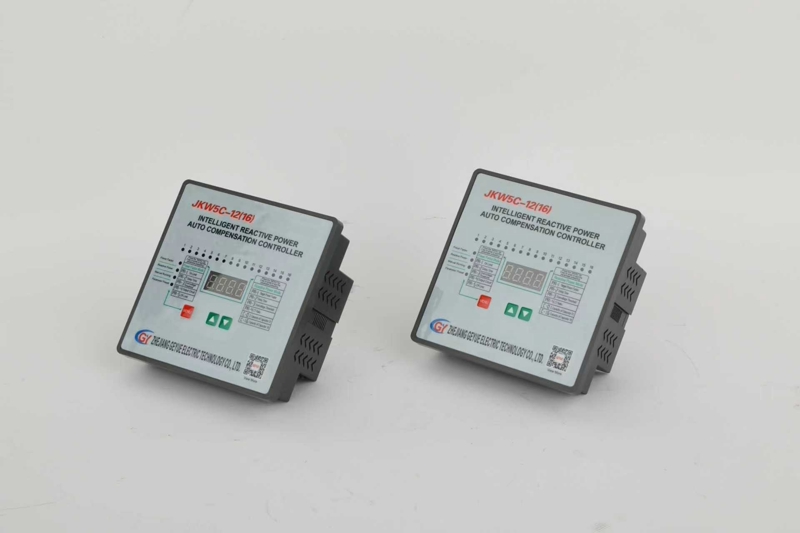

Bagaimana secara saintifik memilih Switch Contactor atau Kompaun AC untuk memadankan pengawal pampasan automatik kuasa reaktif pintar?

Pengenalan

Dalam peranti pampasan kuasa reaktif voltan rendah, perintah penukaran pengawal pintar mesti dilaksanakan melalui penggerak.Penghubung ACdan suis gabungan kini merupakan penyelesaian teknikal yang paling sesuai. Artikel ini secara sistematik menganalisis prinsip operasi, perbezaan prestasi, dan kebolehgunaan projek kedua -dua penyelesaian ini.

Perbezaan penting dalam prinsip operasi

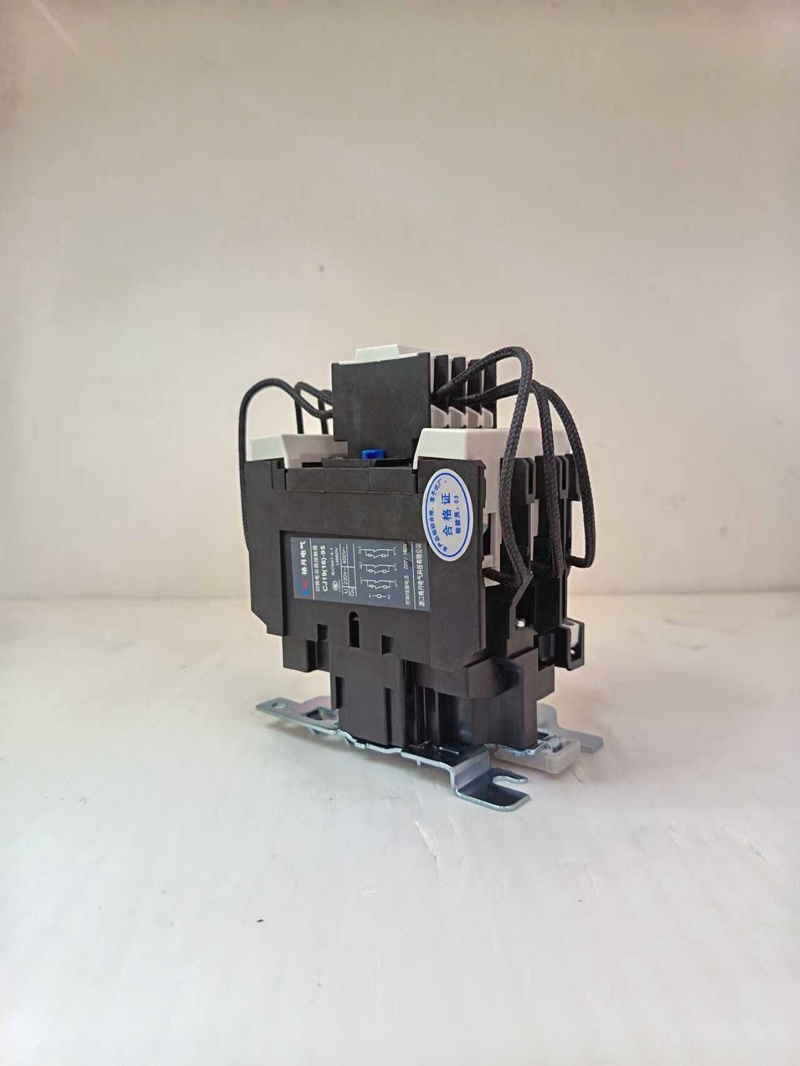

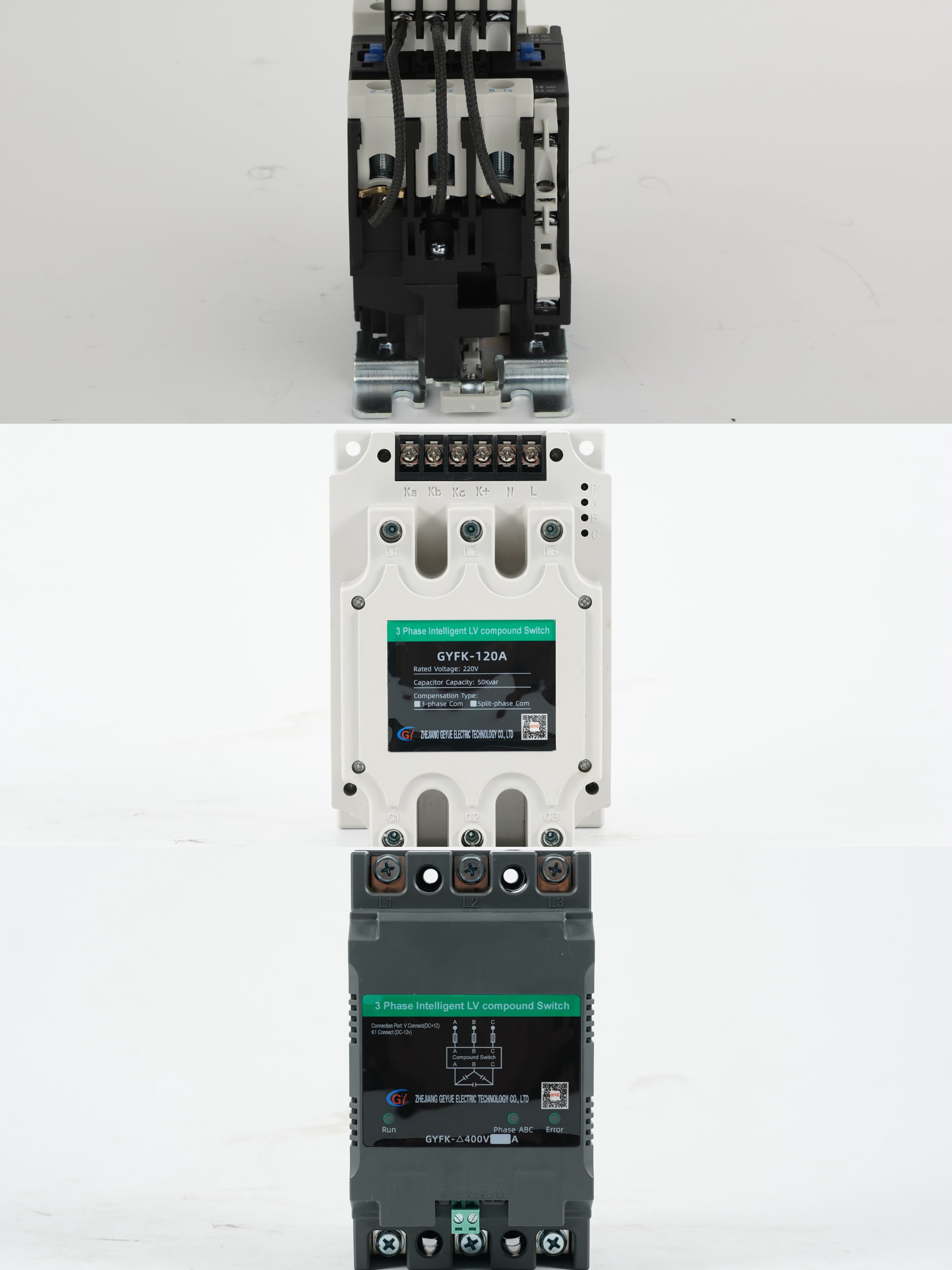

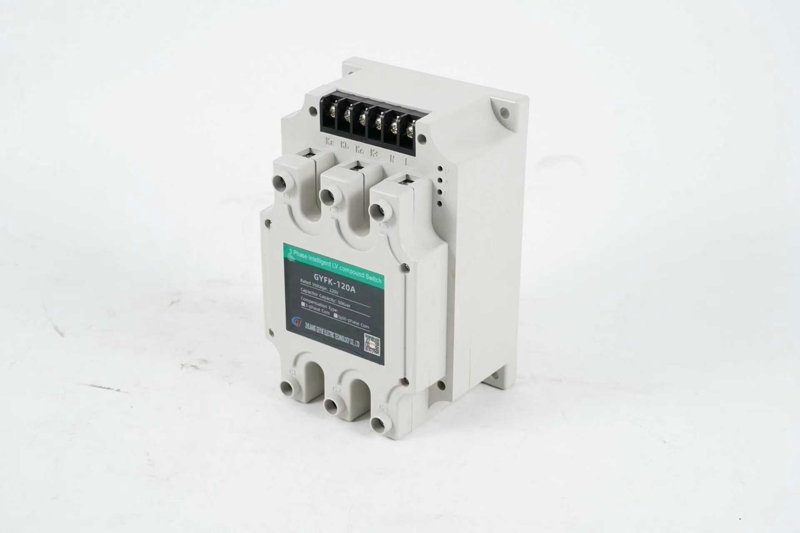

Kontactor AC menggunakan struktur mekanikal elektromagnet, menggunakan daya magnet yang dihasilkan dengan memberi tenaga gegelung untuk menggerakkan kenalan, dengan itu menghubungkan dan melepaskan litar. Operasi ini disertai dengan bunyi mekanikal dan arcing yang ketara.Suis kompaunGunakan reka bentuk hibrid "thyristor + contactor". Tingkah laku thyristors pertama apabila voltan melintasi sifar, maka penghubung melengkapkan sambungan litar utama, dan akhirnya thyristors dinyahaktifkan. Mekanisme operasi ini mencapai penukaran bebas yang benar.

Perbandingan komprehensif prestasi teknikal

Ciri-ciri pensuisan contactor menunjukkan bahawa operasi penghubung menghasilkan arus inrush penutupan 20-40 kali arus yang diberi nilai. Walaupun ini boleh ditindas dengan reaktor yang membatasi semasa, ia masih boleh memberi kesan kepada grid kuasa dan kapasitor.Suis kompaunMencapai penukaran sifar sifar, mengehadkan arus inrush kepada kurang daripada dua kali ganda arus yang dinilai, dengan ketara memanjangkan hayat peralatan. Dari segi kelajuan tindak balas, penghubung memerlukan 10-20ms untuk melengkapkan penggerak, sementara thyristor dalam suis beralih bebas bebas bertindak balas dalam 1-2ms, menjadikannya sangat sesuai untuk aplikasi dengan beban yang berubah-ubah dengan cepat.

Analisis ekonomi

Penghubung ACMenawarkan kelebihan harga yang signifikan, dengan kos perolehan hanya satu pertiga hingga separuh daripada orang-orang suis bebas. Walau bagaimanapun, penukaran kerap meningkatkan kos penyelenggaraan dengan ketara. Walaupun pelaburan awal untuk suis tanpa henti mungkin lebih tinggi, jangka hayat elektrik mereka lebih dari 100,000 kitaran dan operasi bebas penyelenggaraan menawarkan manfaat ekonomi yang unggul sepanjang hayat mereka. Oleh itu, dalam senario dengan lebih daripada 50 operasi beralih harian, suis bebas-bebas adalah pilihan yang lebih ekonomik.

Menganalisis senario aplikasi biasa

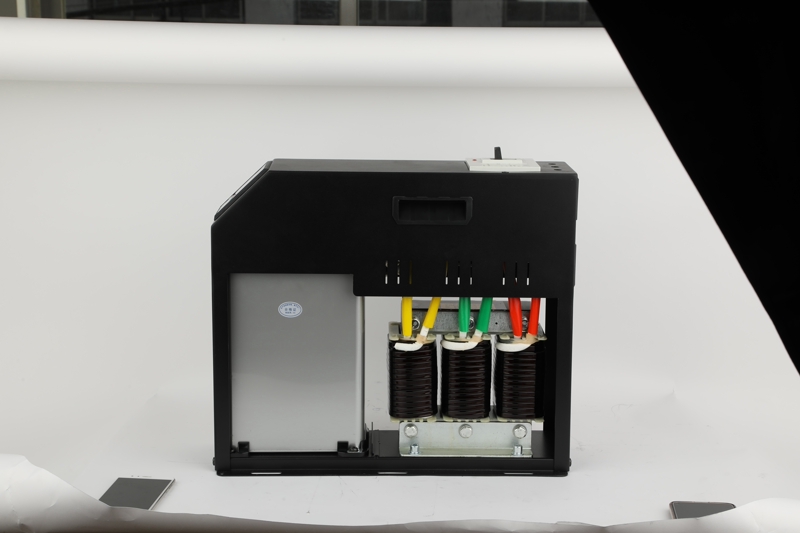

Bagi aplikasi dengan beban impak seperti metalurgi dan kimpalan, penyelesaian penukaran arus tanpa inrush disyorkan. Sambutan cepatnya berkesan menjejaki perubahan kuasa reaktif dan mengelakkan turun naik voltan sistem. Bagi bangunan komersil dan kawasan kediaman dengan kurang daripada 20 kitaran beralih setiap hari, kenalan kapasitor berprestasi tinggi adalah pilihan yang paling kos efektif. Dalam persekitaran yang mempunyai harmonik yang teruk (THVD> 8%), peranti pampasan anti-harmonik dengan nisbah reaktansi 7%, digabungkan dengan penghubung yang berdedikasi, harus diprioritaskan.

Pemasangan dan pentauliahan mata utama

Apabila memasang kenalan, pastikan pelepasan pelesapan haba yang mencukupi. Adalah disyorkan bahawa komponen bersebelahan sekurang -kurangnya 20mm. Untuk suis semasa, beri perhatian khusus kepada keadaan pelesapan haba. Jika suhu ambien melebihi 40 ° C, derating diperlukan. Tetapan parameter pengawal mesti sepadan dengan penggerak: Apabila menggunakan penghubung, tetapkan kelewatan beralih 1-2 saat, manakala untuk suis semasa, tetapan 0.5-1 saat dapat diterima. Semua pendawaian elektrik mesti selamat dan boleh dipercayai untuk mencegah kerosakan terlalu panas yang disebabkan oleh rintangan hubungan yang berlebihan.

Penyelenggaraan dan pembaikan

Hubungan hendaklah diperiksa untuk memakai kenalan setiap enam bulan. Gantikan kenalan apabila ketebalan titik perak kurang dari 1/3 ketebalan asalnya. Untuk suis semasa, memantau pelesapan haba dan debu terkumpul yang kerap bersih untuk memastikan operasi kipas yang betul. Terlepas dari penyelesaiannya, disyorkan untuk memeriksa kapasiti kapasitor perubahan bulanan dan menggantikan kapasitor jika kerugian kapasiti melebihi 5%.

Cara memilih kombinasi yang betul

Keputusan pemilihan harus secara komprehensif mempertimbangkan faktor -faktor berikut: kekerapan beban, belanjawan pelaburan, keupayaan penyelenggaraan, dan keperluan kualiti kuasa. Secara umumnya, jika belanjawan mencukupi dan permohonan itu menuntut, suis semasa yang tidak bersuara harus dipilih. Sekiranya belanjawan terhad dan permohonan itu jarang berlaku, penghubung yang berdedikasi harus dipilih. Untuk aplikasi kritikal, penyelesaian hibrid boleh direka bentuk, menggunakan penghubung untuk beban baseload dan suis semasa bukan inrush untuk beban yang berfluktuasi, mencapai keseimbangan optimum antara ekonomi dan kebolehpercayaan.

Kesimpulan

Penghubung ACDan suis bebas-bebas masing-masing mempunyai aplikasi mereka sendiri, dan tidak ada keunggulan mutlak atau rendah diri. Pilihan yang tepat memerlukan penilaian komprehensif berdasarkan keadaan operasi sebenar, dengan mengambil kira pelaburan awal dan kos operasi dan penyelenggaraan. Dengan kemajuan teknologi yang berterusan, kami percaya bahawa penyelesaian yang lebih inovatif akan muncul di masa depan untuk memenuhi keperluan peribadi pengguna yang berbeza.
