Bagaimana reaktor menyelesaikan masalah letupan kapasitor?

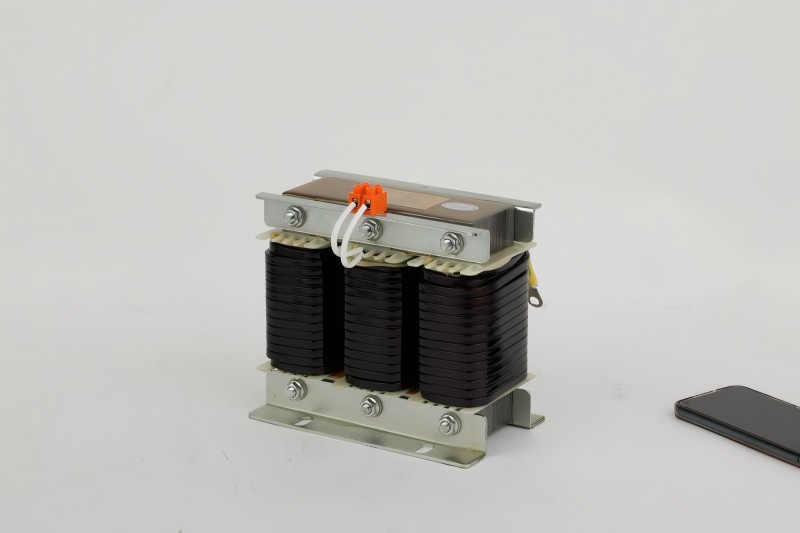

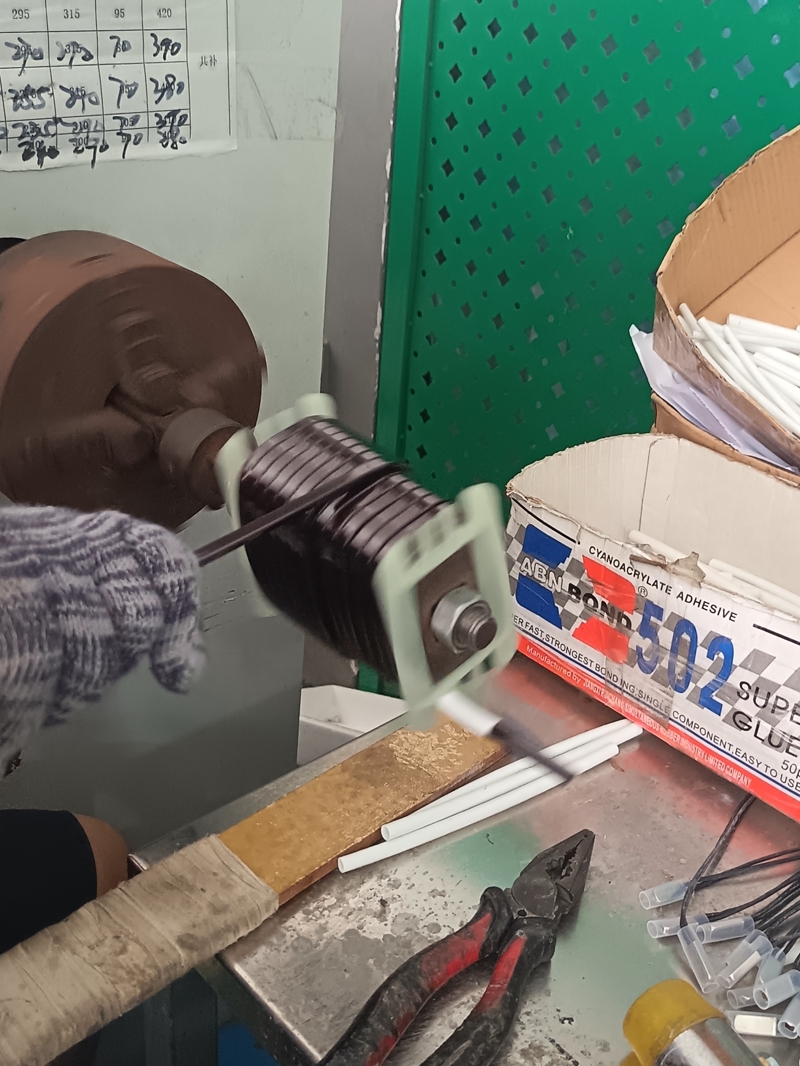

Sebagai peranti utama dalam sistem pampasan kuasa reaktif,Reaktor siribergantung pada ciri-ciri induksi elektromagnetik gegelung induktor untuk mencapai pengurusan seluruh rangkaian kuasa. Sistem nilai terasnya dibina di atas empat dimensi teknikal: menekan sumber pencemaran harmonik frekuensi tinggi melalui halangan induktif; membina rantaian pampasan kuasa reaktif dinamik untuk menstabilkan turun naik voltan; membetulkan penyimpangan faktor kuasa dengan tepat; dan mewujudkan mekanisme perlindungan peringkat peralatan untuk mengurangkan kerugian. Sinergi fungsi -fungsi ini secara asasnya mengoptimumkan kualiti kuasa sambil mengurangkan kos penyelenggaraan peralatan dan sisa tenaga. Artikel ini akan menganalisis laluan pelaksanaan fungsi reaktor dari perspektif prinsip elektromagnet dan kawalan sistem.

Mekanisme penindasan harmonik

Beban tak linear seperti inverter dan penerus dalam grid kuasa menghasilkan spektrum harmonik yang tinggi, dengan ciri-ciri khas arus frekuensi integer seperti 5 (250Hz) dan ke-7 (350Hz). Fungsi penting reaktor siri adalah untuk membina peranti impedans selektif frekuensi. Formula reaksi induktifnya XL = 2πfl menunjukkan bahawa apabila nilai induktansi L adalah malar, reaksi induktif meningkat secara linear dengan kekerapan f. Apabila kadar reaksi direka untuk menjadi 7%, impedans untuk harmonik ke-5 meningkat kepada 35 kali dari gelombang asas, membentuk saluran pelemahan yang kuat untuk arus frekuensi tinggi. Titik kawalan utama ialah penetapan frekuensi resonan: formula pengiraan kejuruteraan f0 = 1/(2π√lc) perlu diselaraskan ke bawah harmonik ciri terendah untuk memastikan ciri -ciri impedans kapasitif dibentangkan dalam jalur frekuensi harmonik. Pada masa yang sama, lembaran keluli silikon ketumpatan ketumpatan tinggi digunakan untuk mengekalkan lengkung magnetisasi di rantau linear di bawah keadaan beban 120%, dan turun naik induktansi kurang daripada ± 3%. Penyelesaian komprehensif ini mengurangkan kadar penyimpangan harmonik sistem dari 35%hingga di bawah 5%, dan kadar penghapusan risiko overvoltage resonan melebihi 99.9%.

Mekanisme penstabilan voltan

Apabila sistem kekurangan kuasa reaktif sistem menyebabkan penurunan voltan, tradisionalContactor ACKapasitor kuasa menukar mempunyai kelewatan tindak balas 80-200ms. Sistem pampasan dinamik berdasarkan reaktor bergantung kepada tiga inovasi: menggunakan kumpulan injap thyristor untuk mencapai kelajuan beralih separuh kitaran (10ms); Mengkonfigurasi Litar Pengesanan Pembezaan DU/DT untuk menangkap perubahan voltan 0.5% sedikit; dan mengira kapasiti pampasan dalam masa nyata melalui formula Δq = U²ΩC. Apabila penurunan voltan sebanyak 3% dikesan, sistem kawalan melengkapkan pemprosesan isyarat, penjanaan strategi dan mencetuskan output nadi dalam 15ms, memacu unit reaktor-kapasitor untuk mengeluarkan kuasa reaktif yang tepat. Proses ini memberikan permainan penuh kepada ciri -ciri penindasan semasa reaktor, mengehadkan kapasitor penutupan arus dalam dalam tempoh 20 kali arus yang diberi nilai (penyelesaian konvensional mencapai 200 kali), sambil menekan kadar pemesanan arka suis sebanyak 78%, mengawal sisihan voltan dalam julat sasaran ± 1%, dan memastikan operasi yang berterusan.

Laluan Peningkatan Faktor Kuasa

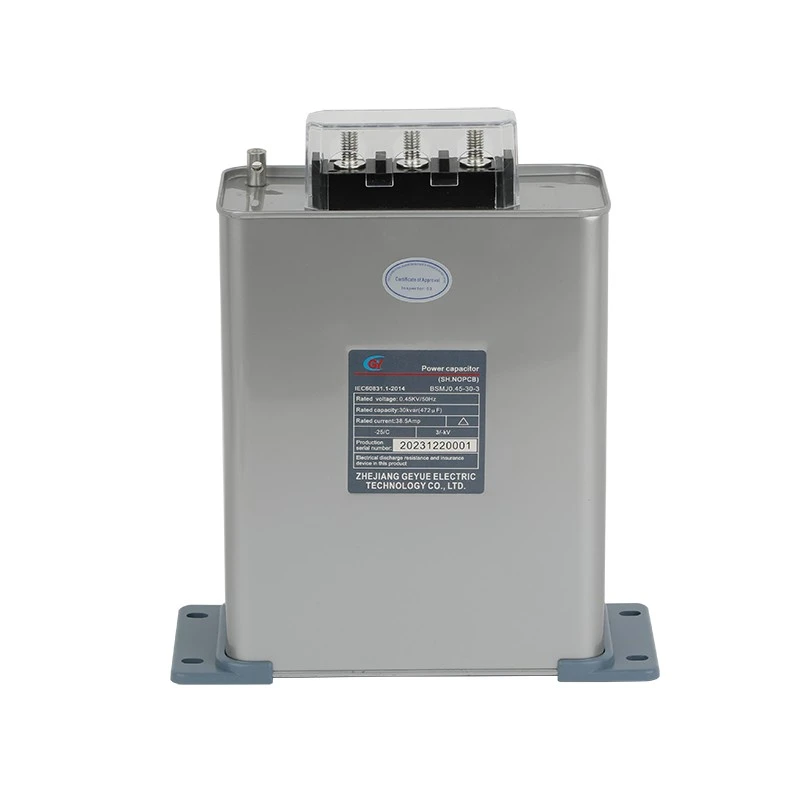

Komponen semasa yang tertinggal yang disebabkan oleh beban induktif mengurangkan faktor kuasa di bawah 0.7. Jabatan Bekalan Kuasa melaksanakan ganjaran dan penalti mengikut "Kaedah Bayaran Elektrik Pelarasan Kuasa". Mekanisme pembetulan reaktor siri dibahagikan kepada tiga peringkat: sebelumkapasitor kuasadigunakan, ciri -ciri reaksi induktifnya mengehadkan puncak semasa ke ambang yang selamat; Semasa operasi, saluran penapis LC dibentuk untuk memampatkan kadar distorsi voltan harmonik latar belakang dari 15% hingga 3%; Modul penalaan automatik dikonfigurasikan untuk terus mengesan perubahan beban dan secara dinamik menyesuaikan konfigurasi penukaran kapasitor melalui algoritma PID. Data operasi sebenar menunjukkan bahawa sistem meningkatkan faktor kuasa dari 0.8 hingga 0.99 pada 200ms, dan turun naik keadaan mantap adalah kurang daripada 0.01. Faktor kuasa bulanan purata yuran elektrik ditukar daripada denda sebanyak 20,000 dolar AS kepada ganjaran 10,000-20,000 dolar AS.

Kesedaran Fungsi Perlindungan Peralatan

Kehilangan peralatan dalam persekitaran harmonik berasal dari tiga kesan fizikal: kesan kulit menjadikan peningkatan rintangan konduktor dengan akar kuadrat kekerapan; Kerugian semasa eddy adalah berkadar dengan kuadrat kekerapan; Kehilangan histerisis adalah berkadar dengan frekuensi dan amplitud ketumpatan fluks magnet. Reaktor bertindak sebagai penapis harmonik, melemahkan komponen 250Hz dengan lebih daripada 20dB, mengurangkan kehilangan beban pengubah 1600kVA sebanyak 12.7kW. Penjimatan elektrik tahunan yang bersamaan adalah 110,000 darjah, kenaikan suhu tempat panas penggulungan dikurangkan sebanyak 23K, kadar penuaan penebat dikurangkan kepada 1/3.7, kehidupan peralatan dilanjutkan dari 15 tahun hingga 25 tahun, dan kekerapan penyelenggaraan kesalahan dikurangkan sebanyak 68%.

Penjanaan nilai ekonomi

Model manfaat ekonomi reaktor siri termasuk manfaat langsung dan tidak langsung: dalam sistem pengedaran 1000kVA, kawalan harmonik mengurangkan pengubah dan kerugian garis sebanyak 9.8kW, menjimatkan 86,000 kWh elektrik setahun; Kadar kemalangan letupan kapasitor adalah sifar, menjimatkan purata $ 10,000 dalam kos alat ganti setahun; Menghapuskan kerugian downtime bersamaan dengan $ 40,000; Dan Bonus Faktor Kuasa mempunyai pendapatan tahunan sebanyak $ 5,000. Tempoh bayaran balik pelaburan statik adalah 2.3 tahun, dan jumlah pendapatan dalam kitaran hayat sepuluh tahun adalah 7.1 kali kos pembelian peralatan, dengan kadar pulangan dalaman (IRR) melebihi 36%.

Kesimpulan

TheReaktor siriMembina sistem pengurusan empat dimensi melalui prinsip induksi elektromagnet: induktansi frekuensi untuk menindas harmonik, tindak balas pesat untuk menstabilkan voltan, penalaan dinamik untuk membetulkan kuasa, dan penindasan kerugian untuk memperluaskan kehidupan peralatan. Pelaksanaan teknikalnya tidak bergantung kepada sistem kawalan kompleks, tetapi pada reka bentuk parameter induktansi yang tepat (, pengoptimuman harta benda, dan sistem resonans resonans sistem.
