Adakah Anda Masih Menggunakan Penyentuh AC dan SSR untuk Penukaran Kapasitor? Inilah Sebab Jurutera Bertukar kepada Suis Kompaun

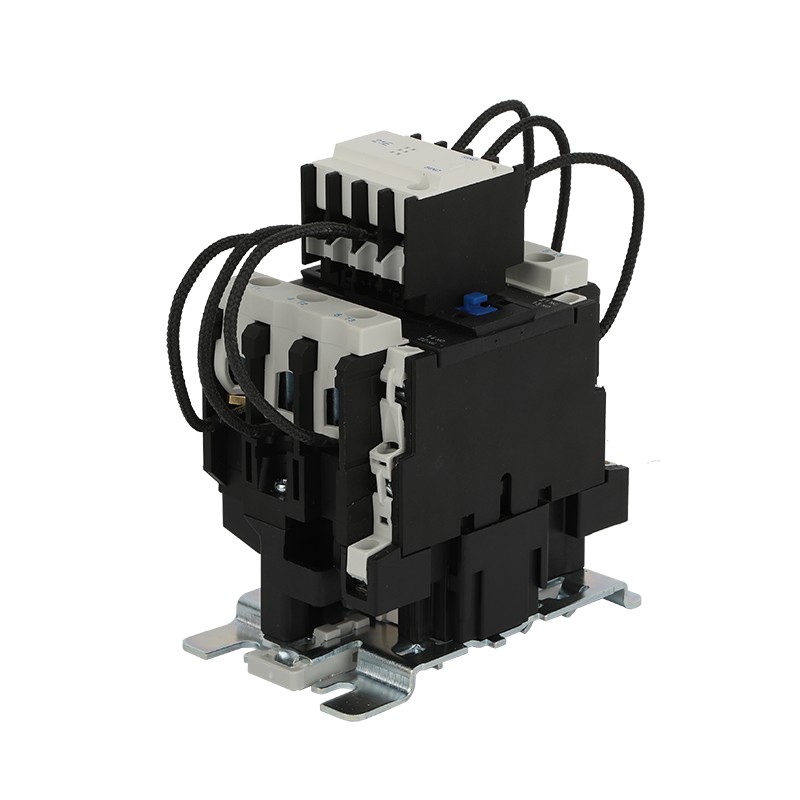

Jika anda pernah melihat aperanti pensuisan kapasitormeletupkan-dan maksud saya benar-benar meletupkan-anda tahu betul-betul apa yang saya bicarakan. Pop yang kuat. Bau plastik hangus. Pandangan marah dari bos anda apabila dia menyedari bahawa itu adalah kontaktor ketiga bulan ini.

Inilah perkaranya. Menukar kapasitor tidak seperti menukar mentol lampu. Kapasitor tidak berfungsi dengan baik dengan suis konvensional. Apabila anda menutup penyentuh merentasi kapasitor yang dinyahcas, arus masuk boleh mencecah 100 kali ganda arus biasa. Itu bukan satu klik. Itulah letupan kecil yang berlaku di dalam panel anda. Dan jika anda menggunakan geganti keadaan pepejal, pasti, ia bertukar dengan pantas. Tetapi ia juga panas—sangat panas—dan ia tidak kekal selama-lamanya apabila anda mengayuhnya setiap beberapa minit.

Jadi apakah penyelesaiannya？ Izinkan saya memperkenalkan anda kepada sesuatu yang secara senyap-senyap mengambil alih sistem pampasan kuasa reaktif voltan rendah di seluruh dunia. Ia dipanggil suis kompaun. Dan apabila anda memahami cara ia berfungsi, anda mungkin tertanya-tanya mengapa anda tidak bertukar lebih awal.

Apakah Sebenarnya Suis Kompaun？

Kebanyakan jurutera yang saya bercakap untuk memberi saya pandangan kosong apabila saya mula-mula menyebut suis kompaun. Kemudian saya menunjukkan kepada mereka satu, dan mereka berkata, "Tunggu, jadi ia seperti penyentuh dan thyristor melahirkan bayi？

Itu sebenarnya tidak jauh.

Suis kompaun—juga dipanggil suis komposit atau suis kompaun pintar—meletakkan thyristor voltan tinggi, arus tinggi (penerus terkawal silikon) selari dengan geganti penyelak magnetik-15. Mikropengawal duduk di tengah-tengah, memerhatikan bentuk gelombang AC dan memutuskan dengan tepat bila untuk menyalakan setiap peranti.

Inilah keindahannya. Apabila suis mendapat arahan untuk dihidupkan, thyristor menyala terlebih dahulu pada saat yang tepat voltan melintasi sifar. Tiada lonjakan. Tidak bang. Hanya sambungan yang bersih dan senyap. Kemudian, beberapa milisaat kemudian, geganti ditutup dan mengambil alih aliran semasa. Tiristor berhenti mengalir. Ini bermakna tiada lagi penjanaan haba, tiada sink haba besar, tiada kipas penyejuk yang bersenandung di dalam kabinet-32 anda.

Apabila tiba masanya untuk memutuskan sambungan, perkara sebaliknya berlaku. Geganti dibuka dahulu, kemudian thyristor mengendalikan pemotongan pada lintasan sifar semasa. Sekali lagi, licin dan bebas arka.

Mengapa Ini Penting untuk Sistem Kuasa Anda？

Biar saya letak dalam nombor.

Penyentuh AC biasa yang menukar bank kapasitor boleh menjana arus masuk yang menekankan keseluruhan sistem. Lonjakan tersebut bukan sahaja memakai penyentuh—ia merendahkan kapasitor anda, merosakkan kualiti kuasa anda, dan akhirnya menghapuskan komponen lain. Beberapa laporan lapangan menunjukkan bahawa kemudahan menggunakan penyentuh konvensional menggantikan peranti pensuisan setiap enam hingga dua belas bulan, bergantung pada kekerapan ia berkitar.

Suis kompaun membetulkannya sepenuhnya. Oleh kerana thyristor mengendalikan momen pensuisan dan geganti mengendalikan arus keadaan mantap, anda mendapat masukan sifar dan harmonik sifar. Tiada arka, tiada percikan api, tiada kimpalan sesentuh-15. Hasilnya？ Menukar peranti yang bertahan berjuta-juta operasi dan bukannya beribu-ribu.

Kemudian ada masalah haba. Geganti keadaan pepejal (SSR) sangat bagus untuk beberapa aplikasi, tetapi dalam pensuisan kapasitor, mereka mengalami satu kecacatan maut: kehilangan pengaliran. SSR pada asasnya sentiasa dalam keadaan separa pengalir apabila ia dihidupkan, yang bermaksud ia sentiasa menjana haba. Cuba susun beberapa daripadanya dalam panel yang padat, dan anda akan menghadapi masalah penyejukan dengan cepat. Seorang pengurus kejuruteraan memberitahu saya pasukannya perlu mereka bentuk semula keseluruhan kabinet kawalan hanya untuk memuatkan saluran aliran udara untuk pemampas berasaskan SSR mereka.

Suis kompaun tidak mempunyai masalah itu. Sebaik sahaja geganti mengambil alih, thyristor dimatikan sepenuhnya. Penggunaan kuasa semasa operasi keadaan mantap？ Hampir sifar. Kita bercakap tentang 1.5 VA atau kurang bagi setiap suis-7. Itu bukan kesilapan menaip.

Di Mana Anda Akan Menemui Ini di Dunia Nyata？

Tempat paling biasa anda akan melihat suis kompaun adalah dalam sistem pampasan kuasa reaktif voltan rendah—jenis yang anda temui di kilang, pusat beli-belah, bangunan pejabat dan pusat data. Mana-mana kemudahan dengan motor, transformer atau beban induktif memerlukan kapasitor untuk membetulkan faktor kuasa, dan kapasitor tersebut memerlukan peranti pensuisan yang tidak akan rosak selepas beberapa ribu kitaran.

Ambil contoh dunia sebenar. Sistem penghawa dingin pusat sebuah pusat beli-belah yang besar telah mengayuh kapasitor banknya berpuluh-puluh kali sehari. merekaPenyentuh ACgagal setiap lapan bulan. Selepas bertukar kepada suis kompaun pintar, sistem mengurangkan penggunaan tenaga sebanyak 18 peratus hanya daripada kecekapan pampasan yang lebih baik dan menghapuskan kos penggantian sepenuhnya-. Suis telah berjalan selama tiga tahun sekarang. Tiada kegagalan. Tiada panggilan penyelenggaraan. Penyelia penyelenggaraan masih bercakap mengenainya seperti saya seorang ahli sihir.

Suis kompaun juga mengendalikan pampasan tiga fasa dan satu fasa. Untuk sistem tiga fasa dengan bank kapasitor bersambung delta, anda boleh menggunakan suis jenis pampasan biasa. Untuk persediaan bersambung Y fasa selisih, terdapat model khusus yang menukar setiap fasa secara bebas-7. Kebanyakan pengeluar menawarkan model berkadar dari 220V hingga 690V, dengan kapasiti kawalan antara 10 kvar sehingga 50 kvar-.

Ciri Pintar yang Anda Tidak Tahu yang Anda Perlukan

Di sinilah suis kompaun menjadi sangat menarik. Kerana mereka mempunyai mikropengawal di atas kapal, ia bukan sahaja suis bodoh. Mereka bijak.

Yang lebih baik datang dengan perlindungan terbina dalam yang anda tidak akan dapati dalam penyentuh standard atau SSR. Perlindungan kehilangan fasa voltan—jika sistem kehilangan fasa, suis enggan ditutup. Perlindungan undervoltage—jika bekalan merosot di bawah kira-kira 80 peratus, suis kekal terbuka. Perlindungan kerosakan diagnostik sendiri—jika komponen gagal secara dalaman, suis tidak akan cuba beroperasi. Malah sesetengahnya mempunyai penderia suhu dan port komunikasi (RS232 atau RS485) supaya anda boleh memantaunya dari jauh dan mendapatkan makluman kerosakan tanpa berjalan keluar ke panel-15-16.

Fikirkan tentang maksudnya untuk rutin penyelenggaraan anda. Daripada menghantar seseorang keluar setiap bulan untuk melihat-lihat di dalam panel langsung, anda boleh duduk di hadapan komputer dan melihat dengan tepat suis yang berfungsi dan yang mana yang memerlukan perhatian. Bagi pengurus kemudahan yang menjalankan berbilang bangunan, itu adalah penukar permainan.

Mari Jujur Mengenai Kelemahan

Tiada produk yang sempurna, dan suis kompaun mempunyai hadnya.

Yang utama ialah kerumitan. Suis kompaun mempunyai lebih banyak komponen daripada penyentuh ringkas—thyristor, relay, litar kawalan, pengesan lintasan sifar. Lebih banyak bahagian bermakna lebih banyak perkara yang boleh gagal. Dalam amalan, kebanyakan kegagalan berlaku apabila pengilang memotong sudut dan menggunakan thyristor yang kurang spesifikasi. Suis kompaun yang direka dengan betul menggunakan thyristor yang dinilai melebihi 2500V dan bersaiz untuk arus puncak yang mungkin dilihat oleh sistem. Versi murah tidak. Dan versi murah itu gagal-30.

Kelemahan lain ialah kos permulaan. Kos suis kompaun lebih tinggi daripada penyentuh AC. Jika anda hanya melihat item baris pada pesanan pembelian, kontaktor kelihatan lebih murah. Tetapi sebaik sahaja anda mengambil kira kos penggantian, masa henti, dan kerja untuk menukar unit yang gagal setiap tahun, matematik berubah dengan cepat.

Bagi kebanyakan jurutera yang pernah bekerja dengan saya, tempoh bayaran balik untuk bertukar kepada kompaun adalah antara enam dan lapan belas bulan. Selepas itu, ia adalah penjimatan murni.

Bagaimana untuk Memilih Suis Kompaun yang Betul？

Jika anda sudah bersedia untuk menukar—bermaksud—ini perkara yang perlu dicari.

Pertama, semak voltan terkadar dan kapasiti kawalan. Kebanyakan sistem berjalan pada 220V (fasa tunggal) atau 380V (tiga fasa). Suis anda perlu sepadan dengan voltan sistem anda dan mengendalikan penarafan kvar bank kapasitor anda. Penarafan biasa naik sehingga 50 kvar untuk sistem tiga fasa dan 15 kvar untuk persediaan fasa tunggal-.

Kedua, cari penarafan hayat mekanikal. Suis kompaun yang baik harus dinilai untuk sekurang-kurangnya satu juta operasi mekanikal-7. Itu susunan magnitud lebih baik daripada penyentuh biasa.

Ketiga, jangan melangkau ciri pintar. Jika anda juga membayar untuk suis kompaun, dapatkan suis yang mempunyai perlindungan kehilangan fasa, penguncian undervoltage dan keupayaan komunikasi. Ciri tambahan tersebut hampir tidak memerlukan kos untuk ditambah tetapi boleh menjimatkan ribuan masa penyelesaian masalah anda.

Keempat, semak penarafan suhu ambien. Suis yang lebih baik dinilai dari -25°C hingga +70°C. Jika anda memasang di luar atau di dalam bilik elektrik tanpa syarat, julat itu penting.

Dan inilah petua yang kebanyakan katalog tidak akan memberitahu anda: suis kompaun tidak akan beroperasi tanpa kapasitor atau beban tiruan yang disambungkan. Itu bukan pepijat—ia adalah ciri keselamatan. Jangan cuba buat ujian bangku dengan hanya multimeter dan tertanya-tanya mengapa tiada apa yang berlaku-.

Garis Bawah

Penyentuh ACmurah untuk dibeli dan mahal untuk dimiliki. Geganti keadaan pepejal adalah pantas tetapi panas dan haus kuasa. Suis kompaun terletak betul-betul di tengah-ia bertukar seperti thyristor dan berjalan seperti geganti. Ia memberi anda masukan sifar, harmonik sifar, penggunaan kuasa hampir sifar, dan jangka hayat sepuluh kali ganda.

Jika anda masih menukar kapasitor dengan penyentuh lama atau bergelut dengan panel SSR yang terlalu panas, sudah tiba masanya untuk bertanya pada diri anda sendiri: Berapa banyak lagi penyentuh bertiup yang akan anda ganti sebelum anda mencuba sesuatu yang lebih baik？

Halaman produk di bawah mempunyai spesifikasi penuh dan panduan aplikasi. Semak mereka, dan jika anda mempunyai soalan tentang menyepadukan suis kompaun ke dalam sistem sedia ada anda, hantarkan saya talian. saya dah
