Reaktor dalam kabinet pampasan voltan rendah: peralatan yang diperlukan atau kos tambahan?

Adakah kabinet pampasan di kilang anda sering membakarkapasitor? Atau pengukuran mendapati bahawa harmonik grid kuasa terlalu besar, dan bahkan suis dapat dilihat mencetuskan apabila kapasitor dihidupkan dan dimatikan. Sebab kerosakan kepada kapasitor mungkin kekurangan reaktor siri. Kerana dalam grid kuasa 400V, terdapat dua kelemahan apabila kapasitor disambungkan secara langsung ke grid kuasa. Satu adalah bahawa arus impak akan mencapai puncaknya pada saat kuasa-on, yang mudah membakar penyambung suis. Yang kedua adalah bahawa arus harmonik terlalu besar, yang akan menyebabkan kapasitor memanaskan serius atau bahkan terbakar. Dilengkapi dengan reaktor dengan parameter yang sesuai dapat menyelesaikan kedua -dua masalah ini. Artikel ini akan menjelaskan sama ada reaktor adalah peralatan yang diperlukan dengan menerangkan prinsip kerja reaktor, peranan yang dimainkannya dalam kabinet pampasan, dan kesan operasi sebenar.

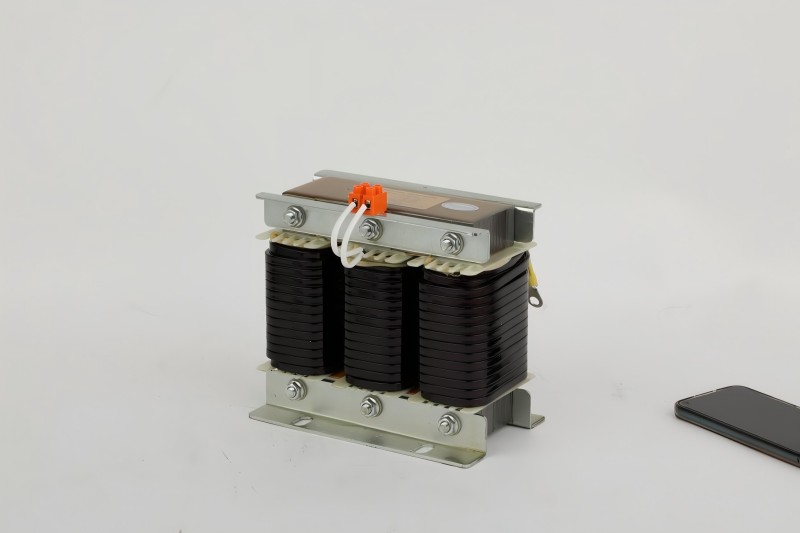

Prinsip kerja voltan rendahReaktor siri

Reaktor terdiri daripada teras besi dan gegelung, yang disambungkan secara siri di hadapan kapasitor kabinet pampasan. Apabila semasa melalui gegelung, teras besi akan menghasilkan medan magnet, yang dapat menahan perubahan arus. Pada masa ini kapasitor bertenaga, arus akan tiba -tiba meningkat, dan medan magnet akan menghasilkan daya terbalik, dengan itu mengehadkan arus impak ke julat yang selamat. Apabila arus liar frekuensi tinggi dihasilkan dalam grid kuasa, gegelung akan menghasilkan rintangan yang lebih kuat, menyebabkan arus ditukar menjadi haba dan dimakan. Melalui operasi ini, kapasitor dilindungi daripada kesan arus yang berlebihan dan kerosakan daripada terlalu panas.

Peranan reaktor dalam kabinet pampasan

Seperti yang disebutkan dalam prinsip kerja di atas, reaktor dapat menindas arus besar yang dihasilkan olehkapasitor kuasaApabila ia bertenaga dalam masa 10 kali nilai normal, melindungi hubungan suis dari lebur dan kimpalan. Fungsi ini adalah untuk mengelakkan peralatan daripada terbakar apabila ia dihidupkan. Fungsi lain adalah untuk memintas bunyi frekuensi tinggi. Kedua -dua fungsi reaktor ini dapat memanjangkan hayat kapasitor. Kapasitor dalam kabinet pampasan tanpa reaktor boleh dibatalkan dalam 2 tahun. Selepas dilengkapi dengan reaktor, kabinet pampasan boleh digunakan selama lebih dari 8 tahun, yang sangat mengurangkan kos penyelenggaraan. Kedua -dua fungsi ini tidak boleh digantikan oleh komponen lain. Kabinet pampasan tanpa reaktor pasti akan dibakar apabila ia dihidupkan atau kapasitor akan rosak dalam kelompok, yang mencerminkan keperluan reaktor.

Cara memilih reaktor siri yang sesuai

Untuk memilih reaktor yang sesuai, terdapat dua aspek utama: satu adalah untuk memilih kadar reaksi yang sesuai, dan yang lain adalah memilih kapasiti pembawa semasa yang sesuai.

Kadar reaksi merujuk kepada kekuatan rintangan reaktor kepada arus frekuensi tinggi. Jika ia adalah mesin di kilang, seperti alat mesin, mesin pencetakan suntikan atau peralatan lain, atau penjanaan kuasa fotovoltaik, kemudian pilih areaktorDengan kadar reaksi sebanyak 7%, kerana ia boleh menghalang harmonik frekuensi tinggi 250Hz yang dihasilkan oleh peralatan ini. Jika ia adalah skrin LED yang besar di pusat membeli -belah, bekalan kuasa komputer berpusat atau peranti tumpukan pengecasan, kemudian pilih reaktor dengan kadar reaksi sebanyak 14%, kerana ia boleh menghalang harmonik 150Hz yang dihasilkan oleh peralatan ini.

Di samping itu, perlu memilih kapasiti semasa yang sesuai. Semasa yang dibenarkan untuk melewati reaktor perlu lebih besar daripada 1.35 kali arus yang dinilai kapasitor. Kerana dalam operasi sebenar, harmonik dalam grid kuasa akan meningkatkan jumlah arus, dan margin yang mencukupi mesti dikhaskan untuk mengelakkan beban dan pembakaran gegelung reaktor.

Singkatnya, pilih 7% untuk mesin kilang dan 14% untuk skrin LED. Arus reaktor adalah sama dengan arus kapasitor yang didarab dengan 1.35. Selepas pemasangan, sentuh selongsong reaktor. Jika ia tidak panas selama lebih dari tiga saat, ia layak.

Kesan operasi sebenar

Apabila kabinet pampasan kilang pam tidak dilengkapi dengan reaktor, suhu operasi kapasitor adalah setinggi 85 darjah Celsius, melebihi piawaian kebangsaan 70 darjah Celsius. Hampir 40% daripada kapasitor akan terbakar setiap tahun. Setelah memasang aReaktor 7%, suhu kapasitor turun ke sekitar 55 darjah Celsius, dan perkadaran harmonik dalam grid kuasa menurun dari 19% hingga 6%. Hayat perkhidmatan kapasitor diperluaskan dari purata dua tahun hingga lebih daripada lapan tahun. Perubahan ini menjadikan peralatan berjalan lebih stabil dan menyimpan kos penyelenggaraan.
