Kadar Reaktans 7% atau 14%? Bagaimanakah Reaktor Siri Harus Dipilih untuk Mengelakkan Risiko Harmoni dengan Berkesan?

Dalam sistem pengagihan kuasa voltan rendah, pampasan kuasa reaktif dan pengurusan harmonik semakin menjadi keutamaan utama untuk mengukuhkan kualiti kuasa. Apabila terdapat beban tak linear seperti penukar frekuensi dan penerus dalam grid kuasa, harmonik tertib tinggi yang dihasilkan oleh beban ini bukan sahaja mencemarkan grid kuasa tetapi juga secara langsung mengancam operasi selamat kapasitor faktor kuasa dan keseluruhan sistem pampasan kuasa reaktif voltan rendah. Sebagai pengeluar terkemuka dalam bidang pampasan kuasa reaktif voltan rendah di China, Geyue Electric memahami dengan jelas bahawa memilih kadar reaktans yang betul bagi reaktor siri adalah keputusan teknikal utama untuk membina sistem pampasan penapisan yang boleh dipercayai.

Kadar Reaktans: "Kekerapan Penalaan" untuk Kawalan Harmonik

Kadar tindak balas reaktor siri bukanlah parameter yang ditetapkan secara rawak. Ia menentukan harmonik litar LC yang terdiri daripadareaktor siridankapasitormemberikan impedans yang rendah kepada. Litar ini seperti rongga resonator akustik, yang mempunyai kesan "penyerapan" pada arus harmonik frekuensi tertentu. Litar dengan kadar reaktans 7% terutamanya menala dan melemahkan kandungan tertinggi harmonik ke-7 (350Hz) dalam grid kuasa; manakala litar dengan kadar reaktans 14% terutamanya menala dan melemahkan harmonik ke-5 (250Hz). Pilihan kadar reaktans (7% atau 14%) untuk reaktor siri bergantung terlebih dahulu pada diagnosis tepat spektrum harmonik di tapak. Pemilihan yang salah bukan sahaja gagal menyekat harmonik tetapi juga boleh menyebabkan penguatan resonans harmonik tertentu, yang membawa kepada akibat buruk. Geyue Electric sentiasa mengesyorkan bahawa sebelum mereka bentuk skim pampasan kuasa reaktif voltan rendah, instrumen profesional harus digunakan untuk pengukuran kualiti kuasa, atau fungsi analisis harmonik yang dibina ke dalam pengawal faktor kuasa harus digunakan untuk mendapatkan data utama, menyediakan asas praktikal untuk memilih secara saintifik kadar reaktans yang munasabah untuk reaktor siri.

Perbezaan antara7%dan14%dalam Senario Aplikasi Biasa

Dalam aplikasi praktikal, pemilihan kadar reaktansi untuk reaktor siri berkait rapat dengan ciri beban. Dalam industri berat dan senario industri proses yang dikuasai oleh peralatan seperti penukar frekuensi dan relau frekuensi sederhana, spektrum harmonik biasanya dikuasai oleh harmonik ke-5. Dalam kes sedemikian, reaktor siri dengan kadar impedans 14% harus dipilih untuk menyerap arus harmonik ini dengan berkesan dan melindungi kapasitor daripada kerosakan arus lebihan. Dalam pusat data, bangunan komersial dan persekitaran industri yang dikuasai oleh peralatan pembetulan, komponen harmonik ketujuh selalunya lebih menonjol. Dalam kes sedemikian, skim dengan kadar reaktans 7% adalah lebih sesuai. Sistem pampasan kuasa reaktif lanjutan boleh mengkonfigurasi berbilang cawangan penapis yang ditala dengan kadar reaktans yang berbeza untuk meliputi spektrum harmonik utama. Intipengawal faktor kuasadalam sistem, melalui pelaksanaan strategi pensuisan kapasitor fleksibel, menjalankan pengurusan terkoordinasi yang bijak bagi semua cawangan. Reka bentuk seni bina ini direka khusus untuk mengendalikan persekitaran harmonik yang kompleks dan akhirnya mencapai pengurusan kualiti kuasa yang diperhalusi.

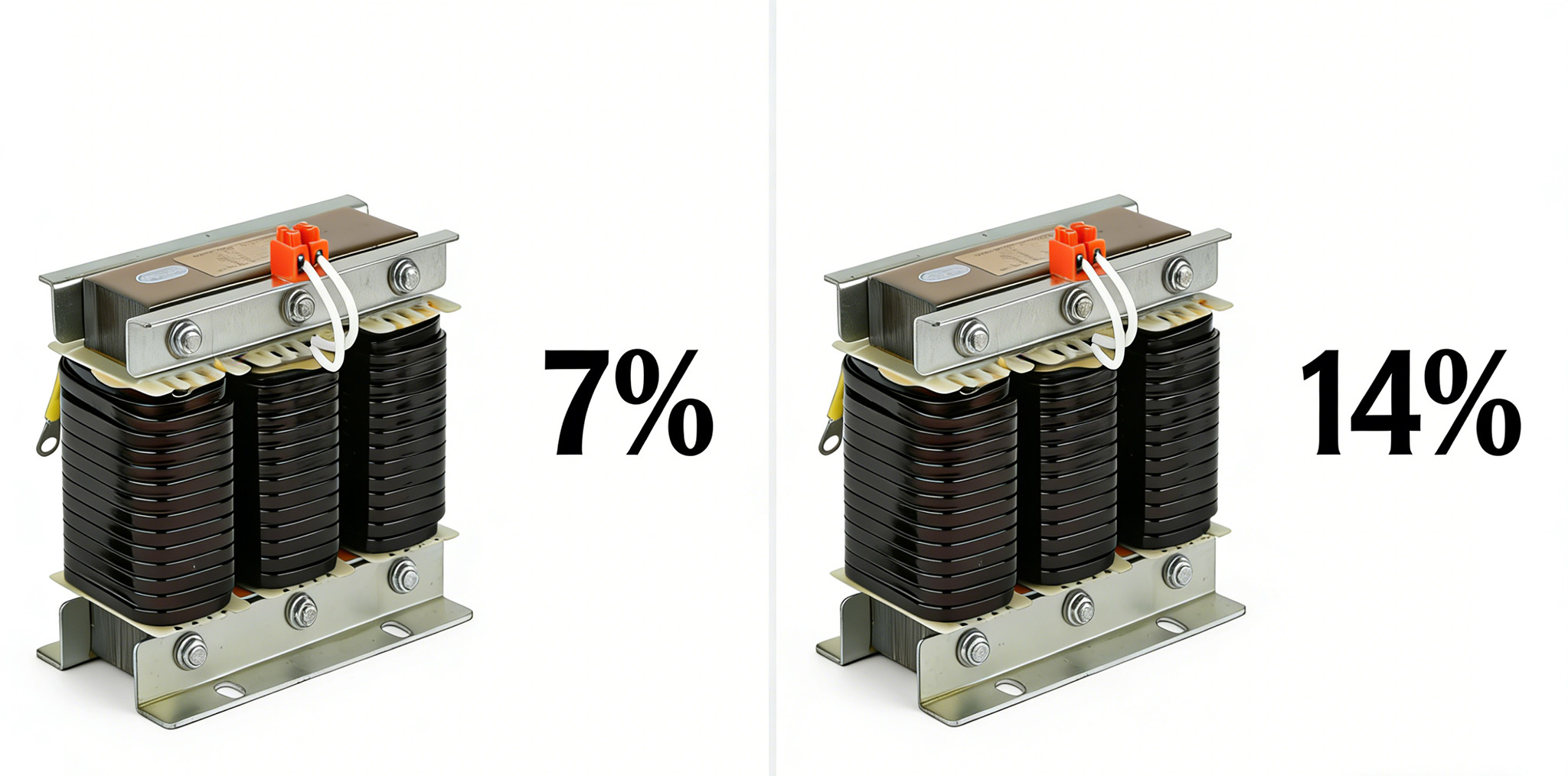

Siri CKSG Geyue Electric: Setiap Mata Peratusan Gen Boleh Dipercayai

Ketepatan kadar reaktansi reaktor siri hanya mencukupi untuk dinyatakan dalam lukisan reka bentuk. Kestabilan dan kebolehpercayaan jangka panjang reaktor siri mesti dijamin oleh proses pembuatan cemerlang pengeluar. Geyue Electric telah melancarkanSiri CKSG reaktor siri voltan rendah, yang direka khusus untuk memenuhi keperluan yang mendesak ini. Sama ada model kadar reaktans 7% atau 14%, syarikat kami sentiasa menggunakan kepingan keluli silikon berorientasikan gelek sejuk import berkualiti tinggi sebagai bahan teras, dan melalui proses penuangan dan pengawetan resin epoksi yang unik, jurang udara teras tidak pernah berubah di bawah getaran dan perubahan suhu, sekali gus melindungi kestabilan nilai kearuhan sepanjang hayat. Gegelung reaktor siri kami menggunakan belitan tembaga bebas oksigen ketulenan tinggi, digabungkan dengan sistem penebat kelas H dan proses impregnasi vakum, supaya reaktor siri dapat mengekalkan kenaikan suhu dan bunyi operasi yang sangat rendah walaupun dalam keadaan suhu tinggi dan beban berat. Mengejar ketepatan yang tidak berbelah bahagi ini ialah komitmen kekal kami kepada setiap pengguna: setiap titik peratusan kadar reaktans reaktor siri kami adalah benar-benar tepat, berfungsi sebagai asas perkakasan yang kukuh untuk kesan penapisan setiap cawangan penapis yang ditala dalam sistem pampasan kuasa reaktif.

Geyue Electric komited untuk menyediakan pengguna dengan rantaian nilai lengkap yang meliputi diagnosis profesional, pemilihan tepat, bekalan komponen berkualiti tinggi dan kawalan pintar dari perspektif sistem. Pasukan teknikal kami boleh menganalisis ciri beban grid kuasa anda dan mengesyorkan skema konfigurasi kadar reaktans optimum 7% atau 14% untuk anda, atau mereka bentuk kabinet pampasan penapis hibrid yang lebih kompleks untuk anda. Memilih kadar reaktans yang betul adalah titik permulaan saintifik untuk mengelakkan risiko harmonik; memilih Geyue Electric memberikan keseluruhan sistem tadbir urus kualiti kuasa kehidupan yang boleh dipercayai. Sila hantar pertanyaan anda tentang pampasan kuasa reaktif voltan rendah kepadainfo@gyele.com.cn. Marilah kita bersama-sama melindungi ketulenan dan kecekapan grid kuasa anda dengan perlindungan pepejal reaktor siri CKSG kami dan keupayaan reka bentuk sistem profesional.
