Bagaimanakah kebergantungan suhu kapasitans kapasitor mempengaruhi titik penalaan litar penapis yang ditapis?

Dalam grid kuasa perindustrian moden, litar penapisan tidak seimbang adalah mekanisme pertahanan penting terhadap gangguan harmonik dan memastikan operasi stabil sistem pampasan kuasa reaktif. Prinsip terasnya adalah dengan sengaja menyesuaikan litar kapasitor secara siri dengan induktor ke titik bukan resonan lebih rendah daripada kekerapan harmonik utama grid kuasa, dengan itu mengelakkan resonans selari dan selamat menyerap sebahagian daripada arus harmonik. Walau bagaimanapun, faktor utama yang sering diabaikan ialah nilai kapasitansi kapasitor bukan nilai malar; Ia akan hanyut kerana perubahan suhu operasi kapasitor. Drift halus ini mencukupi untuk mengubah titik penalaan keseluruhan litar penapisan secara senyap -senyap, meletakkan bahaya keselamatan yang berpotensi untuk pampasan kuasa reaktif berikutnya.

Hubungan intrinsik antara ciri -ciri suhu kapasitor dan titik penalaan

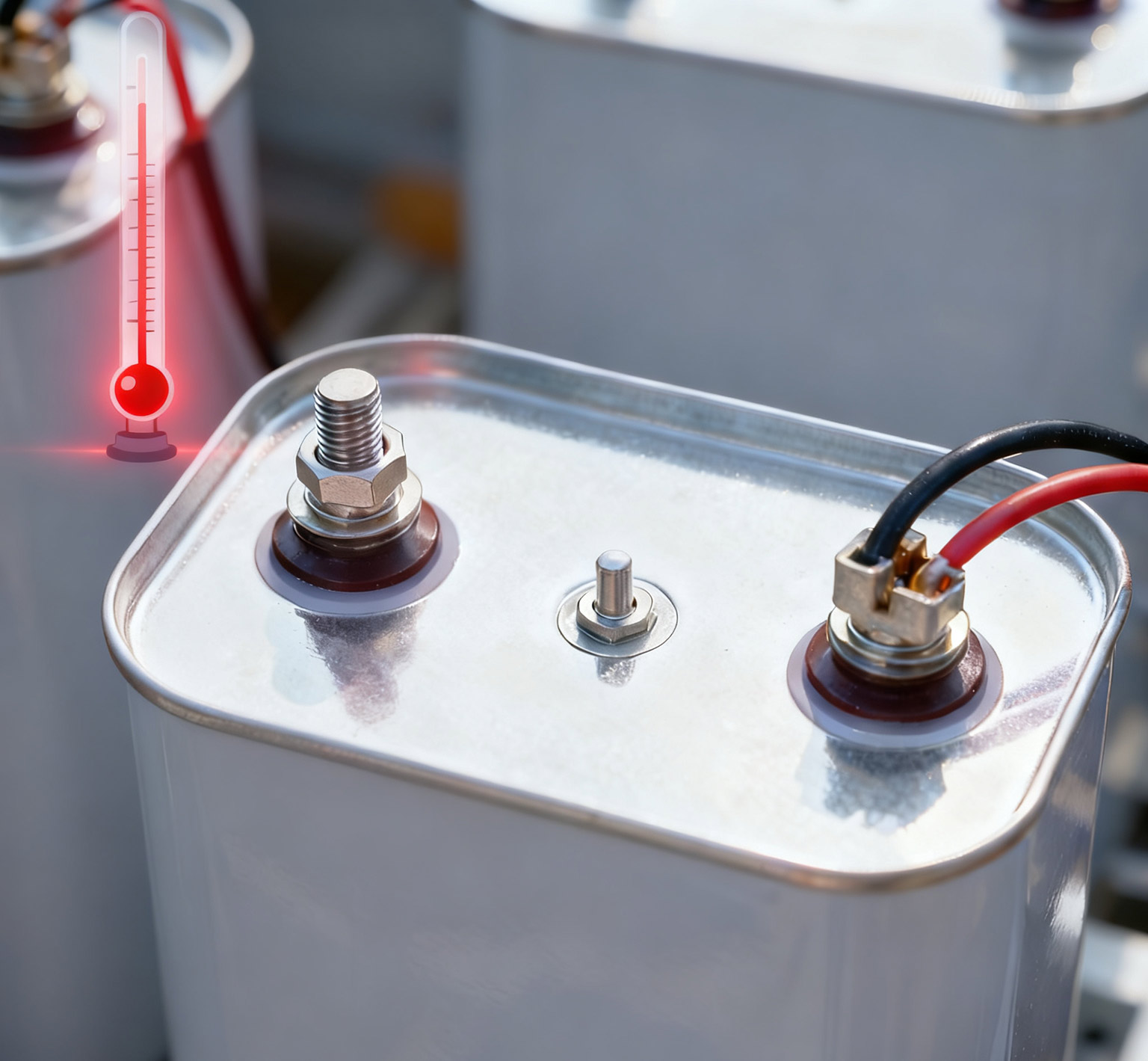

Untuk memahami kesan suhu operasi pada nilai kapasitans kapasitor, kita perlu mengkaji semula formula pengiraan untuk titik penalaan, iaitu frekuensi resonan fr = 1 / (2π√ (lc)). Di sini, L ialah nilai induktansi tetap induktor, dan c ialah nilai kapasitans kapasitor. Formula ini jelas menunjukkan bahawa kekerapan resonan adalah berkadar songsang dengan akar kuadrat nilai kapasitans. Sebarang sedikit perubahan dalam nilai kapasitans akan secara langsung membawa kepada perubahan dalam kekerapan resonan. Bahan dielektrik kapasitor, seperti filem polipropilena metallized, akan mengalami perubahan yang dapat dilihat dalam pemalar dielektriknya disebabkan oleh suhu alam sekitar dan kenaikan suhu kerja sendiri. Apabila suhu alam sekitar meningkat atau kapasitor menjana haba disebabkan oleh kerugian dalaman, nilai kapasitansi kapasitor biasanya menunjukkan hanyut negatif (penurunan nilai kapasitans). Menurut formula, penurunan nilai kapasitans akan mengakibatkan peningkatan kekerapan resonan, menyebabkan titik penalaan keseluruhan litar penapisan keluar untuk "hanyut" ke frekuensi yang lebih tinggi.

Risiko sistem yang dibawa oleh drift mata penalaan

Ini hanyut yang tidak penting di titik penalaan berpotensi mencetuskan satu siri tindak balas rantai dan menimbulkan risiko yang berpotensi dalam operasi sebenar. Keadaan yang paling serius ialah, jika reka bentuk asal kapasitor menetapkan titik penalaan pada 189 Hz untuk mengelakkan harmonik ke -5 250 Hz, tetapi disebabkan oleh penurunan nilai kapasitansi kapasitor yang disebabkan oleh kenaikan suhu, titik penalaan mungkin secara tidak disangka -sangka hampir hampir 230 Hz atau lebih tinggi. Drift titik penalaan dengan ketara meningkatkan impedans litar berhampiran frekuensi harmonik ke-5, yang bukan sahaja melemahkan kesan penapisan litar penapis keluar, tetapi lebih berbahaya, sangat meningkatkan risiko resonans selari antara litar penapis luar ini dan harmonik latar grid. Sebaik sahaja resonans berlaku, arus harmonik yang mengalir melalui kapasitor dan induktor akan dikuatkan dengan ketara, mengakibatkan overcurrent dan overvoltage yang teruk, menyebabkan peralatan terlalu panas, peranti perlindungan ke kerosakan atau kerosakan, dan memburukkan lagi bentuk gelombang gelombang voltan grid. Resonans tidak boleh diabaikan, kerana ia akhirnya dapat memaksa seluruh sistem pampasan kuasa reaktif untuk ditutup, yang mempengaruhi kesinambungan pengeluaran.

Penyelesaian kuat Geyue Electric untuk hanyut suhu

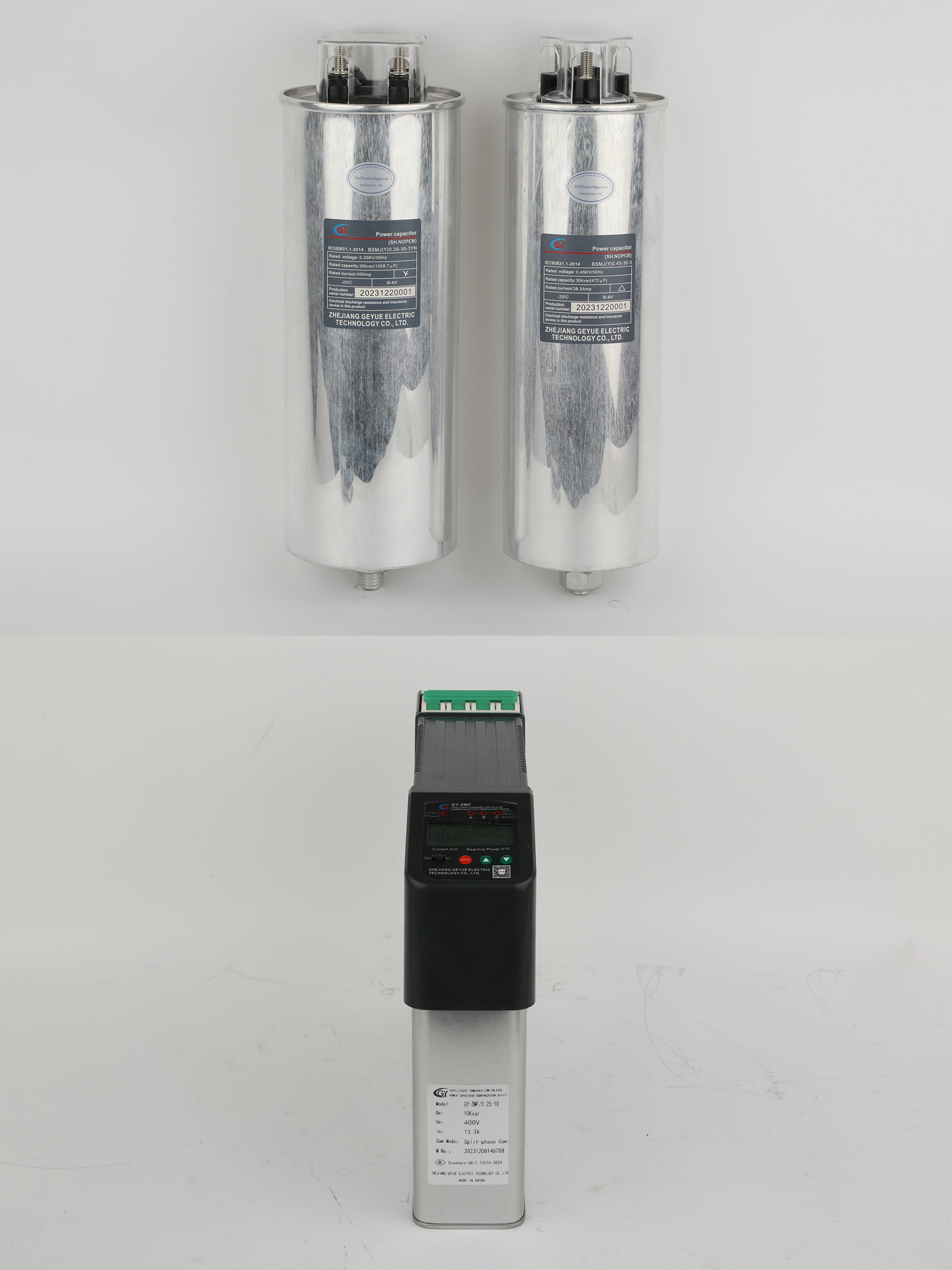

Geyue Electric mempunyai pemahaman yang mendalam tentang cabaran yang teruk yang dihadapi oleh komponen elektrik dalam keadaan kerja sebenar. Oleh itu, kita menganggap keteguhan dalam menanggapi perubahan alam sekitar sebagai salah satu prinsip teras dalam reka bentuk produk. Penyelesaian pampasan kuasa reaktif voltan rendah kami memberi penekanan khusus untuk menyelesaikan risiko yang dibawa oleh hanyut suhu di peringkat komponen. Voltan rendah berprestasi tinggiSiri BSMJdanSiri BSMJ (Y)Kapasitor shunt Kami menggunakan ciri -ciri dielektrik filem metal yang maju dengan kestabilan suhu yang sangat baik dan proses pembuatan yang teliti. Kadar perubahan nilai kapasitans dalam julat suhu operasi penuh dikawal pada tahap yang sangat rendah, meminimumkan amplitud titik penalaan dari sumbernya. Pada masa yang sama, modul pampasan penapisan fasa kami mempunyai induktornya dengan tepat direka dan dipadankan, menjadikan kekerapan penalaan keseluruhan sistem dapat dikunci dalam julat yang selamat di bawah kenaikan suhu operasi yang diharapkan. Memilih penyelesaian pampasan kuasa reaktif Geyue Electric bermakna anda tidak hanya mendapat satu set peralatan, tetapi juga jaminan yang boleh dipercayai yang tetap stabil dan boleh dipercayai dalam menghadapi keadaan kerja yang kompleks. Kami komited untuk membina pampasan kuasa reaktif yang benar -benar kukuh dan boleh dipercayai dan penghalang pertahanan harmonik untuk grid kuasa anda melalui teknologi peranti pepejal dan reka bentuk sistem keseluruhan, memastikan bekalan kuasa yang berterusan dan tulen untuk pengeluaran anda. Jika projek anda memerlukan penyelesaian pampasan kuasa reaktif yang mantap, jangan ragu untuk datang keinfo@gyele.com.cn.
