Bagaimana aksesori kabinet pampasan berfungsi bersama?

Kata pengantar

Kabinet pampasanMesti secara kolaboratif menangani tiga isu teras: penindasan harmonik, pampasan kuasa reaktif, dan kestabilan voltan. Reaktor, kapasitor, dan pengawal melengkapi satu sama lain untuk mencapai kawalan yang cekap. Sebagai pengeluar komponen, kami akan menganalisis prinsip -prinsip sinergi dan faktor pemilihan utama dari perspektif pengeluaran.

Reaktor adalah teras kawalan harmonik

Reaktor nanocrystalline kami terbentuk dari jalur 0.02mm menggunakan proses pelindapkejutan vakum, mencapai kerugian teras 4.3W/kg (berbanding dengan 8.6W/kg untuk lembaran keluli silikon). Reka bentuk jurang udara tujuh langkah memastikan pengagihan fluks tidak rata sebanyak ≤3%, mencapai pelemahan 30dB untuk harmonik di atas perintah ke-23. Reaktor ini mempamerkan kurang daripada 3% kemerosotan prestasi di bawah keadaan beban 150% dan mempunyai hayat perkhidmatan 12 tahun. Reka bentuk ini mengurangkan penyimpangan harmonik sistem dari 35% hingga 5% dan mengurangkan kerugian tembaga pengubah sebanyak 12.7 kilowatt. Model penarafan reaktor 14% disyorkan untuk mengecas senario cerucuk, manakala model tahan DC disyorkan untuk senario fotovoltaik.

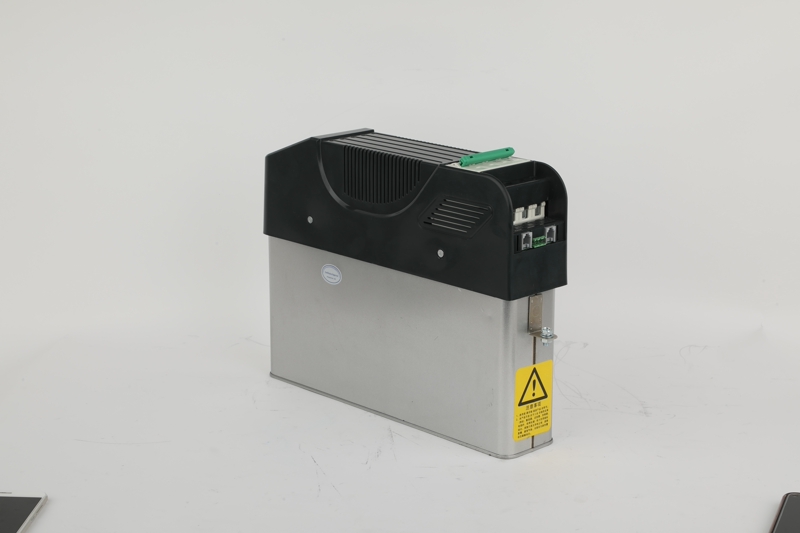

Kapasitor terutamanya memainkan peranan pampasan kuasa reaktif.

Sebagai akapasitor kuasaPengilang, kami menggunakan bahan filem polipropilena metalzed dengan faktor kehilangan tanδ ≤ 0.0002. Bank kapasitor pra-charged kami (800 kVAR) digabungkan dengan penampan penyimpanan tenaga roda, menawarkan kelajuan tindak balas 10ms. Modul penyekatan DC terbina dalam melepaskan litar dalam masa 0.1 saat apabila mengesan komponen DC ≥ 3V. Penyelesaian ini mengekalkan faktor kuasa yang stabil sebanyak 0.99 di bawah lonjakan beban 150kW, sepenuhnya menghapuskan penalti kuasa reaktif. Kapasitor menahan 130% beban semasa dan beroperasi dengan stabil dalam suhu ambien dari -40 ° C hingga 85 ° C.

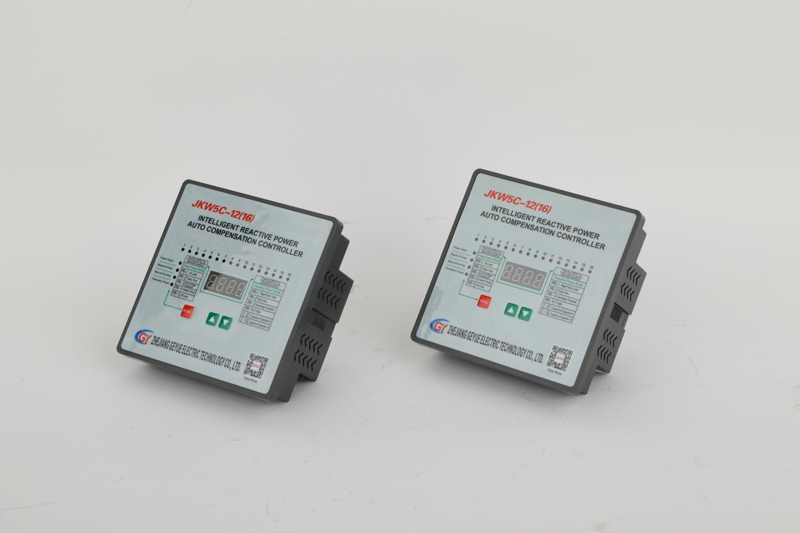

Pengawal adalah kunci kepada sistem.

Pengawal DSP quad-core kami menangkap data kuasa pada 128 mata setiap kitaran elektrik, menyelesaikan analisis FFT harmonik dalam 5 ms. Dengan menjejaki derivatif pesanan kedua lengkung caj/pelepasan bateri, ia meramalkan permintaan kuasa reaktif 50ms terlebih dahulu. Ini membolehkan diagnostik harmonik serta -merta, perlindungan lonjakan proaktif, dan penstabilan voltan semasa turun naik beban -membentuk sistem pencegahan kesalahan grid ramalan. Menggunakan protokol bas CAN, latensi penghantaran arahan kurang dari 1ms. Apabila turun naik voltan melebihi ambang 8%, penyimpanan tenaga flywheel secara automatik menyelaras untuk menyediakan penampan 0.1 saat, dan pampasan relay bank kapasitor untuk mengekalkan kestabilan voltan, mengurangkan amplitud kelipan dari ± 15% hingga ± 6%, dengan ketepatan kawalan ± 0.5%.

Bagaimana aksesori berfungsi bersama

Apabila sistem mengesan kesan longgokan pengecasan, pengawal mengenal pasti penurunan secara tiba -tiba dalam faktor kuasa dalam 5ms dan mencetuskan reaktor untuk menindas harmonik ke -23 (melemahkannya dengan 30dB). Bank kapasitor kemudiannya dihantar dalam 10ms untuk mengisi jurang kuasa reaktif, dan penyimpanan tenaga flywheel menyediakan penampan beban 0.1 saat. Ketiga komponen ini bekerjasama untuk mengisi jurang kuasa reaktif 2000kvar dalam 50ms, mengekalkan turun naik voltan dalam ± 6%.

Cara Memilih Reaktor

Reaktan reaktor mesti sepadan dengan perintah harmonik ciri. Untuk senario di mana harmonik ke -7 dominan, pilih model reaksi 14%. Jumlah kapasitor harus dikonfigurasi kepada 1.2 kali jurang kuasa reaktif maksimum. Sebuah bank kapasitor 800 kvar harus sesuai untuk jurang kvar 2000. Kadar pensampelan pengawal mestilah ≥128 mata/kitaran, dengan latensi tindak balas ≤5ms. Untuk reka bentuk pelesapan haba, rizab 0.2 m² kawasan pelesapan haba untuk setiap 100 kVAR kapasitor. Apabila memasang reaktor secara menegak, mengekalkan pelepasan saluran udara 10 cm.
