Bagaimanakah kawalan harmonik dan pampasan kuasa reaktif berfungsi bersama -sama untuk meningkatkan kestabilan sistem kuasa?

Di antara pelbagai cabaran kualiti kuasa yang dihadapi oleh sistem kuasa moden, pencemaran harmonik dan kuasa reaktif yang tidak mencukupi adalah dua isu teras yang paling mempengaruhi operasi stabil grid kuasa. Dalam artikel ini, Geyue Electric, dari perspektif profesional pengeluar peralatan pampasan kuasa reaktif voltan rendah, kami akan meneroka mekanisme kerja kolaboratif antara teknologi kawalan harmonik dan sistem pampasan kuasa reaktif. Kami juga akan menganalisis secara menyeluruh bagaimana mekanisme kerjasama ini meningkatkan kestabilan sistem kuasa, dan secara sistematik menghuraikan kelebihan teknikal dan nilai aplikasi penyelesaian komprehensif baru melalui kes -kes amalan kejuruteraan.

Cabaran terhadap kestabilan sistem kuasa

Dengan peningkatan tahap automasi perindustrian yang berterusan dan pengembangan skala tenaga tenaga baru yang berterusan, sistem kuasa moden kini menghadapi cabaran yang belum pernah terjadi sebelumnya dari segi kualiti kuasa. Penggunaan beban tak linear yang meluas telah menyebabkan pencemaran harmonik yang semakin teruk dalam grid kuasa, sementara peningkatan beban induktif telah menyebabkan permintaan untuk kuasa reaktif untuk terus meningkat. Kedua -dua isu ini berinteraksi antara satu sama lain, bersama -sama mengancam operasi sistem kuasa yang selamat dan stabil.

Dalam bidang pengeluaran perindustrian, beban bukan linear seperti peralatan pemacu kekerapan berubah-ubah, peranti penerus, dan relau arka elektrik menghasilkan sejumlah besar arus harmonik. Komponen semasa frekuensi tinggi ini bukan sahaja menyebabkan peralatan elektrik terlalu panas dan kerosakan, tetapi juga boleh mencetuskan resonans rangkaian, yang membawa kepada tindakan peranti perlindungan yang salah. Pada masa yang sama, kuasa reaktif yang digunakan oleh peralatan induktif seperti motor dan transformer akan membawa kepada penurunan faktor kuasa, peningkatan dalam kerugian garis, dan peningkatan turun naik voltan.

Apa yang lebih rumit ialah masalah harmonik dan masalah kuasa reaktif sering saling berkaitan antara satu sama lain. Kapasitor pampasan kuasa reaktif tradisional terdedah kepada kerosakan yang berlebihan dalam persekitaran harmonik, sementara peranti penapisan pasif tidak dapat memenuhi permintaan untuk pampasan kuasa reaktif dinamik. Hubungan yang saling ketat ini menjadikannya sukar bagi penyelesaian tadbir urus tunggal untuk mencapai kesan yang diingini; Oleh itu, laluan teknikal pengoptimuman kolaboratif mesti diterima pakai.

Mekanisme interaksi antara masalah kuasa harmonik dan reaktif

Penyebaran arus harmonik dalam sistem kuasa secara signifikan mempengaruhi prestasi peranti pampasan kuasa reaktif. Apabila terdapat komponen harmonik yang besar dalam grid kuasa, kapasitor shunt mungkin mengalami penguatan harmonik. Ini berlaku kerana kapasitor boleh membentuk litar resonan selari dengan induktansi sistem pada frekuensi harmonik tertentu, yang membawa kepada penguatan voltan yang tidak normal di kawasan setempat. Kesan resonan ini bukan sahaja mempercepatkan penuaan dielektrik kapasitor, tetapi dalam kes -kes yang teruk, ia juga boleh menyebabkan pecahan penebat peralatan.

Sebaliknya, turun naik kuasa reaktif juga menjejaskan keberkesanan kawalan harmonik. Apabila kekurangan kuasa reaktif dalam sistem adalah penting, voltan grid akan mengalami turun naik yang ketara. Perubahan voltan ini akan mengubah titik operasi beban tak linear, sehingga mempengaruhi ciri -ciri pelepasan harmonik mereka. Terutama dalam kes beban induktif, perubahan pesat dalam permintaan kuasa reaktif sering disertai dengan turun naik drastik dalam spektrum harmonik, yang menempatkan permintaan yang lebih tinggi terhadap tindak balas dinamik peralatan kawalan harmonik.

Dalam amalan kejuruteraan, didapati bahawa walaupun peranti penapisan pasif boleh menyaring harmonik tertentu, mereka akan memperkenalkan pampasan kuasa reaktif tambahan, yang mungkin membawa kepada pampasan yang lebih tinggi dalam sistem. Selain itu, peranti pampasan kuasa reaktif jenis TSC tradisional, yang menggunakan mod penukaran thyristor, mengalami kesukaran memenuhi keperluan pampasan dinamik sistem kuasa moden kerana kelajuan tindak balas yang perlahan. Keterbatasan teknikal ini mendorong kita untuk mendapatkan penyelesaian tadbir urus kerjasama yang lebih maju.

Rancangan Prinsip dan Pelaksanaan Teknologi Tadbir Urus Kerjasama

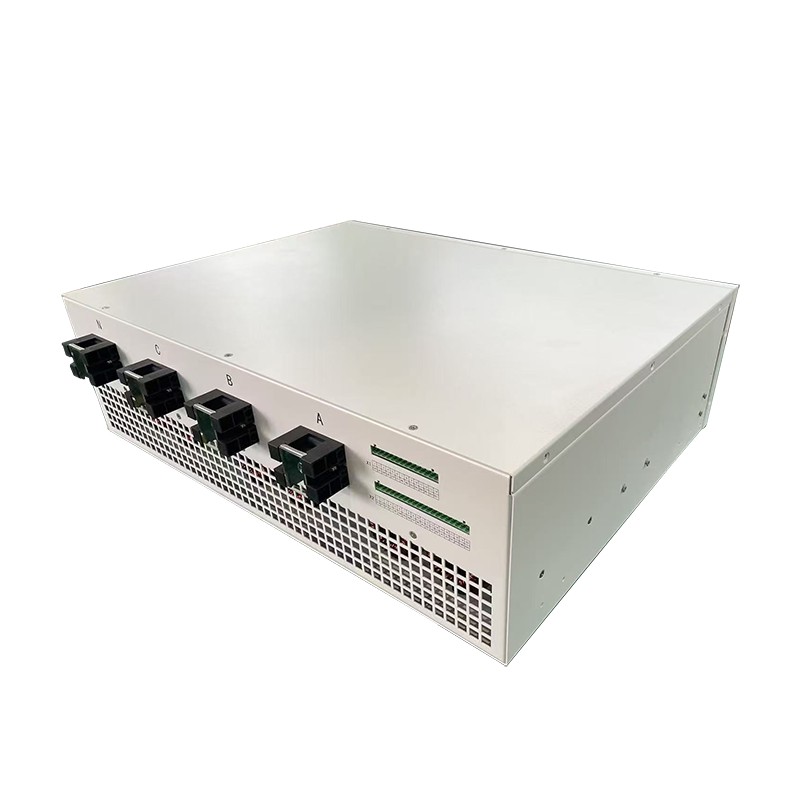

Permohonan gabungan dariPenapis Kuasa Aktif (APFS)danGenerator Var Statik (SVGS)mewakili teknologi kawalan kerjasama yang paling maju pada masa ini. Penapis kuasa aktif menggunakan teknologi penukaran elektronik kuasa dan, dengan pengesanan masa nyata arus harmonik beban, menghasilkan arus pampasan yang bertentangan dengannya, mencapai penghapusan harmonik. Kelebihan terasnya terletak pada keupayaan untuk mengimbangi semua frekuensi harmonik secara serentak dan tidak terjejas oleh perubahan dalam impedans sistem.

Penjana VAR statik, sebagai generasi baru peranti pampasan kuasa reaktif dinamik, dengan cepat dapat menghasilkan arus reaktif yang diperlukan melalui penyongsang jenis voltan. Berbanding dengan peranti TSC tradisional, SVG mempunyai kelebihan teknikal seperti kelajuan tindak balas pantas, ketepatan pampasan yang tinggi, dan pelbagai operasi. Lebih penting lagi, SVG tidak akan bergema dengan sistem dan masih boleh berfungsi dengan pasti dalam persekitaran harmonik.

Mengintegrasikan APF dan SVG pada platform yang sama membolehkan pembinaan sistem pengurusan kualiti kuasa lengkap. Sistem ini mencapai kawalan yang diselaraskan melalui pengawal digital berkelajuan tinggi bersatu, memastikan keberkesanan pampasan harmonik dan peraturan kuasa reaktif yang tepat. Dalam aplikasi kejuruteraan praktikal, penyelesaian ini sangat sesuai untuk tetapan perindustrian dengan pencemaran harmonik yang teruk dan turun naik kuasa reaktif yang kerap, seperti kilang keluli, bengkel kimpalan, loji pembuatan semikonduktor, dll.

Analisis Kes Permohonan Kejuruteraan

Projek peningkatan kualiti kuasa dalam bengkel salutan sebuah perusahaan pembuatan kereta yang besar adalah kes permohonan khas teknologi tadbir urus kerjasama. Bengkel ini dilengkapi dengan sejumlah besar peranti pemacu kekerapan berubah -ubah. Penyimpangan harmonik yang diukur pada arus mencapai 18%, dan disebabkan oleh penggunaan motor tak segerak yang terpusat, faktor kuasa purata hanya 0.72. Penyelesaian tradisional, yang menggunakan penapis LC diskret dan kabinet pampasan TSC, bukan sahaja menduduki kawasan yang besar tetapi juga sering menemui masalah resonans.

Projek pengubahsuaian mengamalkan sistem APF + SVG bersepadu, mengintegrasikan kawalan harmonik dan fungsi pampasan kuasa reaktif pada platform bersatu. Selepas sistem itu dimasukkan ke dalam operasi, kadar penyimpangan harmonik semasa menurun di bawah 4, dan faktor kuasa kekal melebihi 0.95. Data yang diukur menunjukkan bahawa penggunaan tenaga keseluruhan sistem menurun sebanyak 15%, kadar kegagalan peralatan menurun sebanyak 40%, dan manfaat ekonomi yang signifikan telah dicapai.

Satu lagi kes biasa ialah projek untuk meningkatkan kualiti kuasa grid yang berkaitan dengan stesen kuasa fotovoltaik tertentu. Semasa proses penjanaan kuasa, penyongsang fotovoltaik akan menjana gelombang harmonik tertentu, dan semasa operasi malam, akan ada masalah transmisi terbalik kuasa reaktif. Projek ini mengguna pakai peranti SVG dengan keupayaan pampasan dua arah, digabungkan dengan modul penapis aktif, untuk mencapai fungsi dua kawalan harmonik dan peraturan kuasa reaktif, dengan berkesan memenuhi keperluan sambungan grid syarikat grid kuasa.

Trend dan prospek pembangunan teknologi

Dengan kemajuan teknologi elektronik kuasa yang berterusan dan pembangunan algoritma kawalan pintar, teknologi kerjasama untuk pengurangan harmonik dan pampasan kuasa reaktif berkembang ke arah prestasi yang lebih tinggi dan kecerdasan yang lebih besar. Pengenalan teknologi kecerdasan buatan membolehkan peranti pampasan untuk mempelajari ciri -ciri beban secara autonomi, meramalkan trend harmonik, dan mencapai kawalan pampasan pencegahan. Penggunaan teknologi kembar digital membolehkan mengoptimumkan parameter sistem dalam persekitaran maya, dengan ketara mengurangkan masa debugging di tapak.

Popularisasi konsep reka bentuk modular telah membawa kebolehpercayaan dan fleksibiliti yang lebih tinggi kepada sistem tadbir urus kerjasama. Dengan menggabungkan unit kuasa piawai, kapasiti sistem boleh dikonfigurasi secara fleksibel mengikut keperluan sebenar, dan ia juga mudah untuk pengembangan dan penyelenggaraan kemudian. Pendekatan reka bentuk ini amat sesuai untuk membangunkan perusahaan dengan sentiasa berubah beban elektrik.

Dalam bidang tenaga baru, disebabkan sifat seketika sumber tenaga sekejap -sekejap seperti kuasa angin dan kuasa fotovoltaik, generasi baru sistem tadbir urus kolaboratif sedang membangunkan algoritma tindak balas dinamik yang lebih cepat. Sistem ini bukan sahaja perlu mengendalikan isu -isu kuasa harmonik dan reaktif yang biasa, tetapi juga mesti dapat melicinkan turun naik kuasa penjanaan tenaga boleh diperbaharui dan menyediakan perkhidmatan sokongan yang diperlukan untuk grid kuasa.

Ringkasnya, pengoptimuman kolaborasi kawalan harmonik dan pampasan kuasa reaktif adalah cara yang berkesan untuk meningkatkan kestabilan sistem kuasa. Melalui aplikasi bersepadu penapis kuasa aktif dan penjana kuasa reaktif statik, penyelesaian pampasan kuasa reaktif Geyue Electric boleh secara serentak menangani dua isu kualiti tenaga elektrik utama: pencemaran harmonik dan kuasa reaktif yang tidak mencukupi. Sebagai pengeluar profesional peralatan pampasan kuasa reaktif, syarikat kami, Geyue Electric, akan terus menggalakkan inovasi teknologi dan membangunkan penyelesaian kawalan kolaboratif yang lebih pintar dan cekap untuk mewujudkan nilai yang lebih besar bagi pengguna dan menyumbang kepada operasi yang selamat dan stabil sistem kuasa. Sekiranya anda ingin melihat katalog produk terbaru kami, sila hubungi kami melaluiinfo@gyele.com.cnuntuk rujukan.
